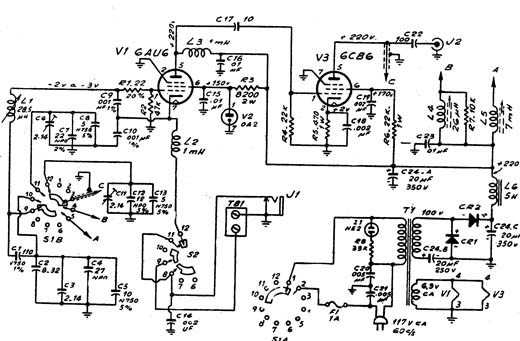

Este é o circuito de um Oscilador de Frequência Variável para bancada da EICO, fabricado na década de 1970. O esquema serve como referência para reparo, lembrando que alguns componentes são críticos como bobinas e capacitores do oscilador, pois eles determinam a precisão do aparelho. O circuito serve para ajudar em eventuais reparos.
![OFV - Oscilador de Frequência Variável
OFV - Oscilador de Frequência Variável](/images/stories/valvulas/v0292_01.jpg)
OFV - Oscilador de Frequência Variável
