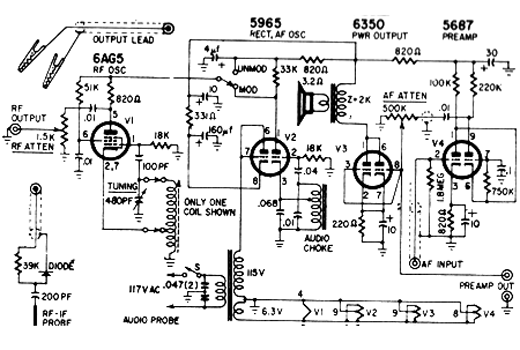

Este é o circuito de um equipamento de teste comercial que gera sinais de 250 kHz a 120 MHz com ou sem modulação. As frequências mais altas são obtidas a partir de harmônicas. O grande problema na eventual reprodução deste equipamento é encontrar as válvulas e também as bobinas que determinam a precisão do sinal gerado. Vale o circuito apenas para referência em caso de necessidade de reparação.
![Gerador de Áudio e RF - Oslon
Gerador de Áudio e RF - Oslon](/images/stories/valvulas/v0290_01.png)
Gerador de Áudio e RF - Oslon
