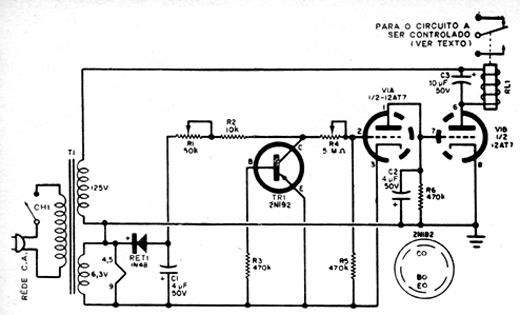

Este circuito é de uma antiga publicação traduzida de 1963, Trata-se de um circuito híbrido, pois usa válvulas no controle do relé e um transistor como elemento sensor. O relé é um dos elementos críticos, pois se trata de um relé de placa de 3 000 a 10 000 Ω. O circuito usa um transformador com secundário de 125 V x 15 mA ou mais e outro para o filamento de 6,3 V da válvula, um duplo triodo. O transistor é de germânio, mas equivalente podem ser usados, pois todos têm suas junções sensíveis à temperatura. Os potenciômetros de ajuste podem ser de 47k e 4M7 já que os valores próximos indicados, não mais são encontrados.
Controle Valvulado de Temperatura
