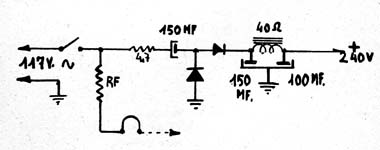

Esta fonte sem transformador para circuitos valvulados possui um dobrador que fornece 240 V de saída a partir da rede de 110 V. Os diodos podem ser os 1N4007 e eventualmente o choque pode ser substituído por um resistor de 1k x 10 W. Cuidado que a fonte não é isolada da rede. A tensão de trabalho dos capacitores deve ser de pelo menos 350 V.
Fonte Sem Transformador com Dobrador a Diodos
