Esta fonte tradicional usada em equipamentos Philips antigos pode alimentar amplificadores até 100 W. Os elementos críticos além das válvulas são os transformadores e os choques de filtro. Observe que os transformadores são de tensão bastante alta e que na saída temos tensões contínuas de 400 V e 800 V. O segundo transformador é usado para alimentar mais filamentos, normalmente do pré-amplificador e também fornecer tensões de polarização.

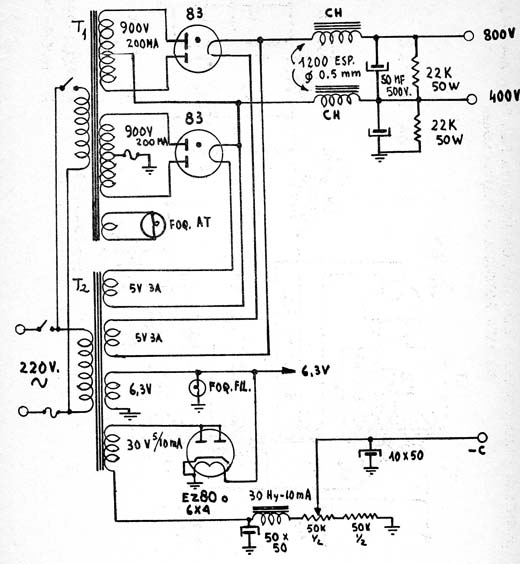

![Fonte Para Amplificadores até 100 W
Fonte Para Amplificadores até 100 W](/images/stories/valvulas/v0266_01.jpg)
Fonte Para Amplificadores até 100 W
