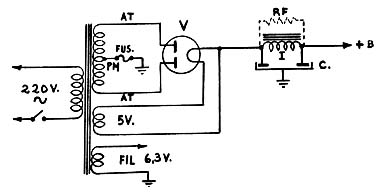

Esta é uma fonte típica de equipamento valvulado onde a válvula retificadora é alimentada com 5 V de filamento (5Y3, por exemplo). A corrente do transformador e a tensão AT dependem da aplicação ficando entre 150 e 350 V nos casos mais comuns para a tensão, e 50 mA a 300 mA para a corrente. I é um choque de RF tipicamente de 1H e C o capacito de filtro duplo que pode ter de 8 µF a 50 µF conforme a aplicação. RF é uma blindagem necessária quando se alimenta um circuito de RF.
![Fonte de Alimentação Com Transformador
Fonte de Alimentação Com Transformador](/images/stories/valvulas/v0264_01.jpg)
Fonte de Alimentação Com Transformador
