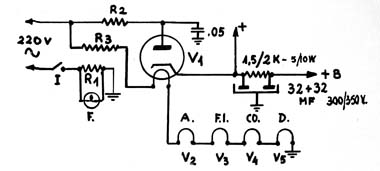

Esta circuito tem a configuração tradicional de fonte para receptores do tipo de alimentação direta com a válvula 35W4, mas pode ser adaptado para outras aplicações. As válvulas de V2 a V5 ou mais, devem ser tais que a soma das tensões de filamento juntamente com o filamento de V1 resulte num valor que, somado a R3 permita a alimentação em 220 V. R1 e R2 são de baixo valor dependendo da corrente da aplicação.
Fonte Sem Transformador Para Valvulados
