Este excelente amplificador de alta fidelidade foi obtido numa revista Nouvelle Electronique da França, uma edição de 1994. A fonte está em V235. O circuito tem por elementos críticos além das válvulas são os transformadorese os choques de filtro. Ele usa um duplo triodo como inversor de fase eliminando assim a necessidade de um transformador driver. Observe as altas tensões que devem ser medidas nos diversos pontos do circuito.

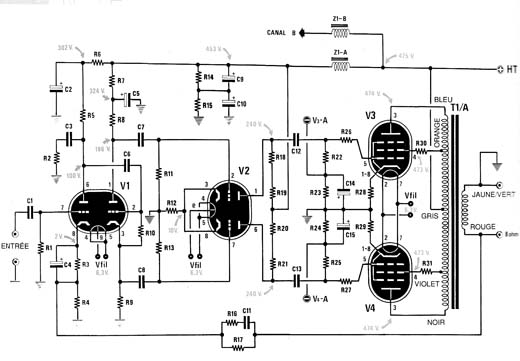

![Amplificador de 55 W com a EL34
Amplificador de 55 W com a EL34](/images/stories/valvulas/v0234_01.jpg)
Amplificador de 55 W com a EL34
