Amplificador de 13W V1194S (V1336)

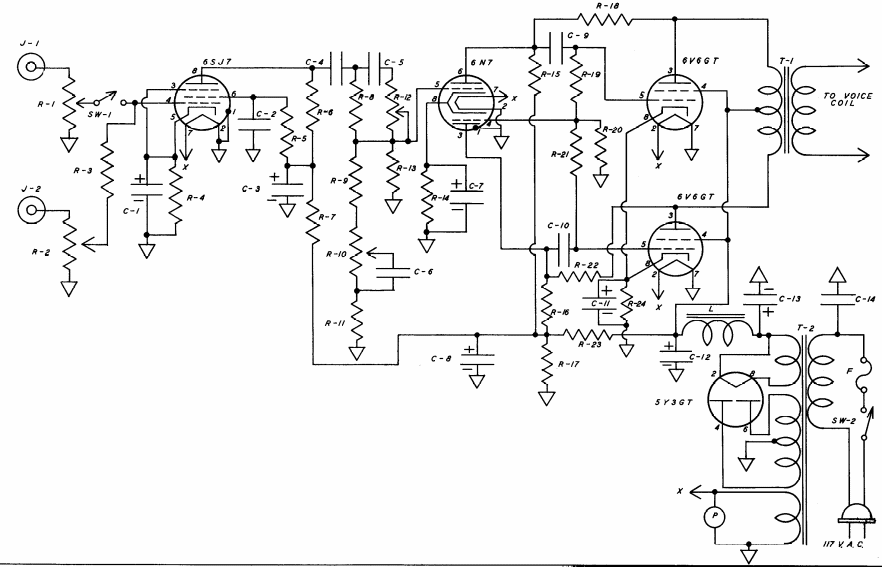

Empregando 5 válvulas, este amplificador HiFI foi encontrado numa documentação de 1947. O circuito tem saída classe B e fonte com transformador.

| Clique na imagem para ampliar |
