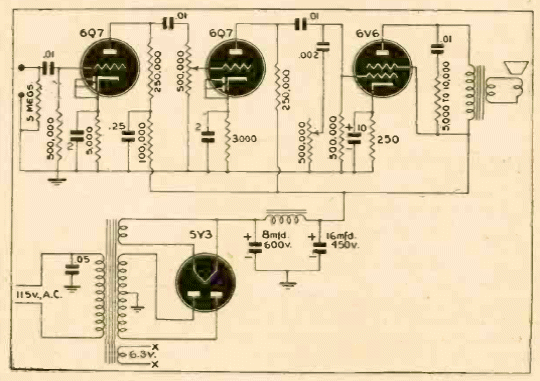

Na figura temos um amplificador valvulado de 10 W obtido numa publicação de 1943. O circuito usa a válvula 6V6 com saída única e a fonte uma 5Y3 como retificadora a partir de um transformador. A tensão do transformador não é indicada.
