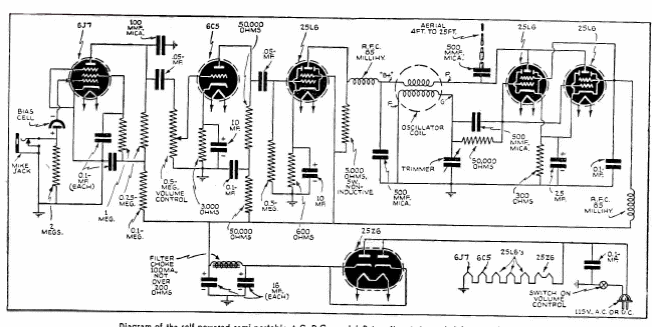

Este circuito para P.A. foi encontrado numa Radio Craft de janeiro de 1940, quando este tipo de aplicação estrava em alta. O circuito emitia o sinal de um microfone para um amplificador que o jogava num sistema de alto-falantes. O circuito usava 6 válvulas e era alimentado pela rede de energia. A bobina osciladora determinada a frequência de operação, sendo observado que no texto original já havia restrição quanto à antena para que o alcance não superasse as regulamentações do FCC.
| Clique na imagem para ampliar |
