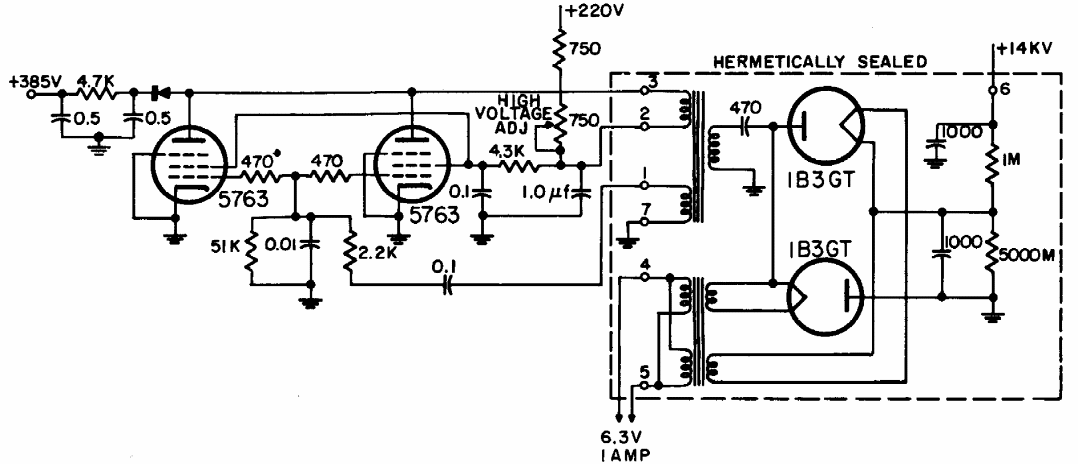

Esta fonte inversora de alta tensão, para tubos de raios catódicos, foi encontrada numa documentação da marinha dos Estados Unidos de 1955. O circuito consiste num inversora com válvulas retificadoras 1B3. Não são dadas as características do transformador.
