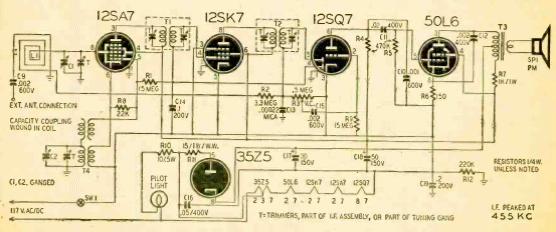

Este é o diagrama de um rádio comercial de 1946. A configuração é de fonte sem transformador com os filamentos ligados em série. O circuito de 5 válvulas usa antena de quadro e sintoniza a faixa de ondas médias.
