Você que é ligado em válvulas e que nos acompanha, deve ter ficado entusiasmado quando tratamos da válvula “olho mágico”, uma indicadora analógica de sintonia usada em rádios antigos, mas também em outras aplicações. Mas ficará ainda mais surpreso e ligado na tecnologia da dos anos 50 e depois quando descobrir (se não conhece ainda) a válvula digital, contadora de década E1T da Philips. É deste estranho componente que trataremos neste artigo.
A eletrônica digital ainda era uma novidade lá nos anos 50, e o uso do transistor em circuitos ainda não estava firmemente adotado. Assim, os circuitos digitais valvulados ainda eram algo de interesse e consequentemente os componentes associados.
A Philips lançou então uma válvula digital (?), uma válvula que era um contador de década e que possibilitava o desenvolvimento de circuitos digitais valvulados, alguns até hoje elaborados por entusiastas que não se abalam por ter de pagar mais de 30 libras por uma E1T!.
Na internet encontramos diversos sites que vendem essas raridades e também projetos como um interessante vídeo que mostra um relógio digital feito com 6 delas.
Começamos pela primeira página do datasheet desta válvula que pode ser baixado em: http://www.tube-tester.com/sites/nixie/dat_arch/E1T_Philips_Book_1954.pdf
Mas, como funcionava essa válvula esquisita, mas maravilhosa.

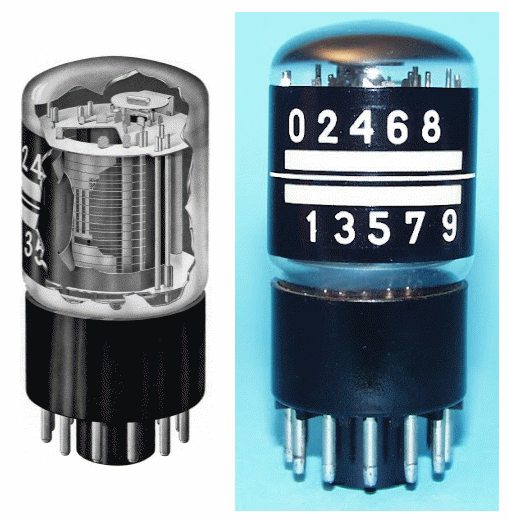

Na figura 2 temos uma vista mais detalhada desse componente cujas características serão analisadas.

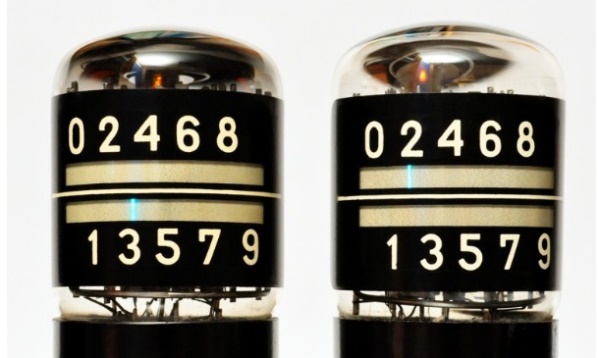

Quando uma tensão de controle é aplicada, um feixe de elétrons é emitido e ele forma uma barrinha exatamente na direção do número que deve representar, conforme mostra a figura 3.
É claro que as válvulas poderiam ser ligadas em cascata para um indicador de maior número de dígitos.

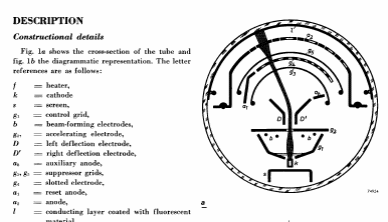

Na figura 4 temos a estrutura interna simplificada dessa válvula, a partir da qual analisaremos seu funcionamento.
Conforme podemos ver elétrons são emitidos pelo catodo k. Os eletrodos marcados com b tem então a finalidade de formar um feixe de elétrons. Esse feixe de elétrons passa então por dois eletrodos de deflexão marcados com d na figura.
O feixe de elétrons atraído pelos anodos indicados por a1, a2 e ah de modo a incidir numa cama condutora revestida de material fluorescente. Grades auxiliares e eletrodos supressores também são agregados a esta estrutura.
Isso significa que sinais de controle, além de sinais de polarização vão fazer com que o feixe de elétrons incida no eletrodo fluorescente em diversas posições que estejam alinhadas com os números de 0 a 9. Veja que o controle faz com que a deflexão seja para a esquerda ou direita e para cima e para baixo escolhendo uma das duas filas correspondentes de números.
Com isso, forma-se uma barra indicadora, conforme vimos nas figuras anteriores que indica um algarismo de 0 a 9.
O símbolo para esta válvula com a indicação dos eletrodos equivalentes é mostrado na figura 5.
A tensão de filamento é 6,3 V, mas a tensão de anodo é elevada, conforme podemos ver pelas características tiradas do próprio datasheet.
Circuitos
Na aplicação básica, essa válvula é um display digital de 0 a 9, sendo indicada para uso em um contador. Assim, encontramos aplicações relacionadas como contadores de objetos, contadores de pulsos, relógios, cronômetros e muito mais.
No datasheet encontramos diversas configurações de contadores e circuitos associados como multivibradores. Para que o leitor tenha uma ideia de um circuito prático escolhemos este contador de 2 dígitos. Os valores dos componentes podem ser encontrados no link dado em que se baixa o datasheet completo.

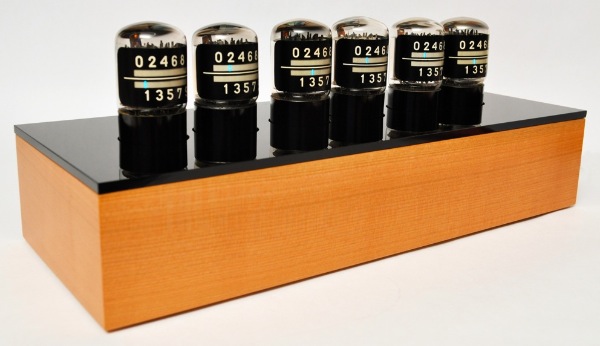

E, uma montagem completa de um relógio com essa válvula, obtida do site https://www.tubeclockdb.com/scope-crt-clocks?start=4 onde muita informação adicional pode ser obtida para colecionadores é dada na figura 8.
