Este circuito foi publicado originalmente numa revista Popular Electronics na década de 60, consistindo num receptor super-regenerativo para a faixa de VHF. Além das válvulas o único componente crítico é o transformador, que no entanto, pode ser substituído por um auto-transformador (ver artigo fontes para aparelhos valvulados no site).
As bobinas dependem da freqüência, podendo ser usados bobinas de 2, 3 e 4 espiras de fio 22 a 26 com 1 cm de diâmetro sem núcleo para cobertura das faixas de 50 MHz a 150 MHz, incluindo a faixa de aviação.
A antena é do tipo telescópico, se bem que possa ser usada uma antena externa e a saída é feita num fone de ouvido de alta impedância. Para reprodução em alto-falante, pode-se usar um alto-falante externo.
Material:
C1 - 1 nF - cerâmico
C2a,b e c - 20/40/60 uF x 250 V - eletrolíticos
C3 - 7 pF - cerâmico
C4 - 220 nF - poliéster
C5 - variável 2-20 pF (tirado de rádio FM)
C6 - 4,7 nF - cerâmico
C7 - 22 pF - cerâmico
C8 - 10 nF - cerâmico
R1, R3 - 330 ohms x 1/2 W
R2 - 5k6 - 1/2 W
R4 - 47 k x 1/2 W
R5 - 7,5 M x 1/2 W (8,2 M)
R6 - 25 k x 1/2 W
R7 - 2k2 x 1/2 W
XRF1 a 4 - 100 uH
D1 - 1N4007
T1 - 150 V x 25 mA e 6,3 V
T2 - Transformador com relação 1:3 de espiras - áudio
Diversos:
Chassi, soquetes para as válvulas, botão para o variável, fios, solda, etc.

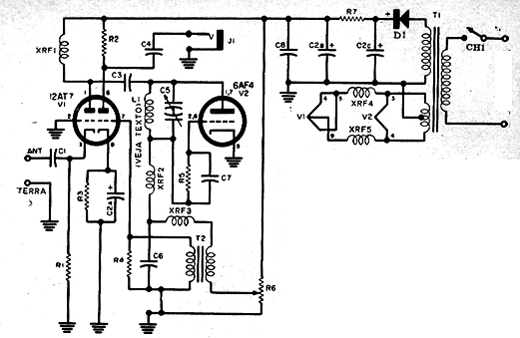

Figura 1 - Diagrama completo do receptor
