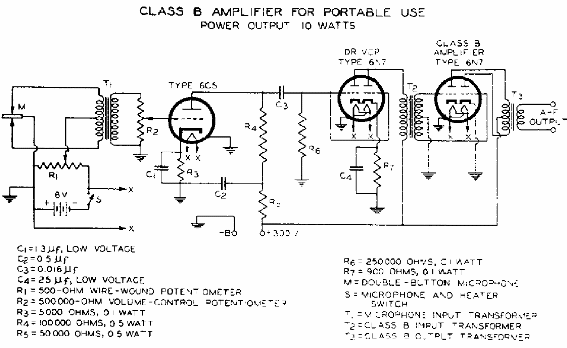

Este circuito é do manual de válvulas RCA de 1937. Não é mostrada a fonte de alimentação e a entrada é para microfone. Os componentes críticos, além das válvulas, são os transformadores.
