Eis mais uma configuração simples para o conhecido jogo nervo-teste em que se testa a habilidade e coordenação motora de uma pessoa que deve passar uma argola por um arame tortuoso sem deixar encostar. O circuito é alimentado por uma bateria de 9 V e o indicador é buzzer com oscilador de 6 V.
Neste circuito, quando o jogador encosta a argola num arame tortuoso, mesmo que seja por uma fração de segundo, o SCR dispara acionando um buzzer com oscilador.
Para rearmar o circuito e recomeçar o jogo, deve-se pressionar por um instante S2.
Simples de montar, trata-se de uma montagem didática experimental ideal para ensino de eletrônica no nível fundamental ou médio.

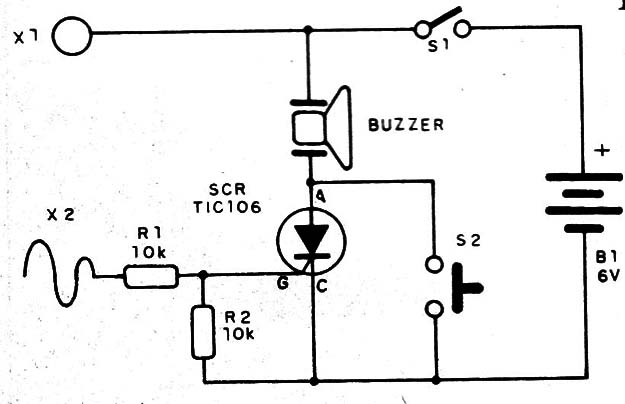

Na figura 1 temos o diagrama completo do nervo-teste.
A montagem pode ser feita com base numa ponte de terminais para uma versão definitiva ou matriz de contatos para uma versão experimental.

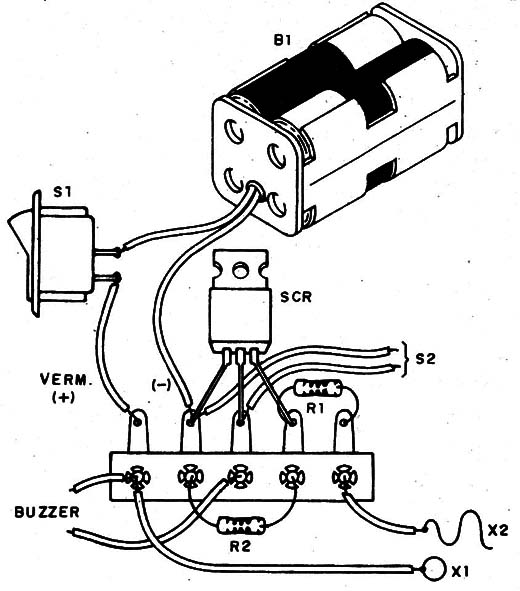

Na figura 2 mostramos a montagem numa ponte de terminais.
SCR – TIC106 ou equivalente – SCR
BZ- Buzzer com oscilador de 6 V
R1, R2 - 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
S1 – Interruptor simples
S2 – Interruptor de pressão
X1, X2 – arame tortuoso e argola de fios desencapados
B1 – 6 V – 4 pilhas
Diversos:
Suporte de pilhas, ponte de terminais, fios, solda, etc.
