Fontes de alimentação pequenas e eliminadores de pilhas são sempre de grande utilidade. O que propomos aos leitores é um circuito básico de fonte, que pode fornecer tensões de 3,6 ou 9 V com correntes até 500 mA, servindo para alimentar radinhos, gravadores, walkman, etc.
O circuito nada tem de crítico, podendo ser instalado numa caixa para maior facilidade de uso.
O único ponto importante é a colocação dos fios de alimentação, cuja polaridade deve ser observada, principalmente no caso do emprego de jaques e plugues.
Montagem

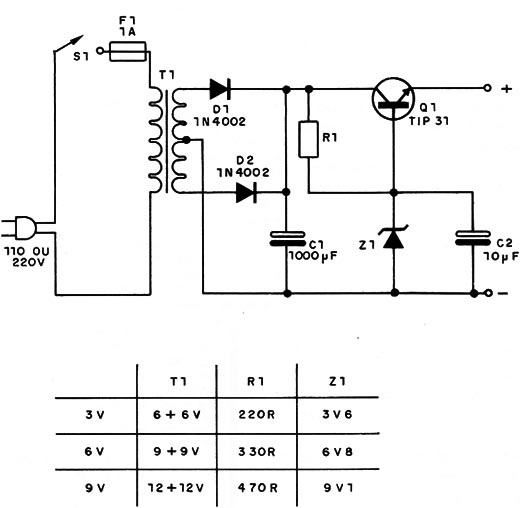

Na figura 1 damos o diagrama básico da fonte.
Observe que T1, R1 e Z1 têm valores que dependem da tensão desejada na saída.
Para saber qual é a tensão do aparelho que deve ser alimentado, basta levar em conta que cada pilha significa 1,5 V.

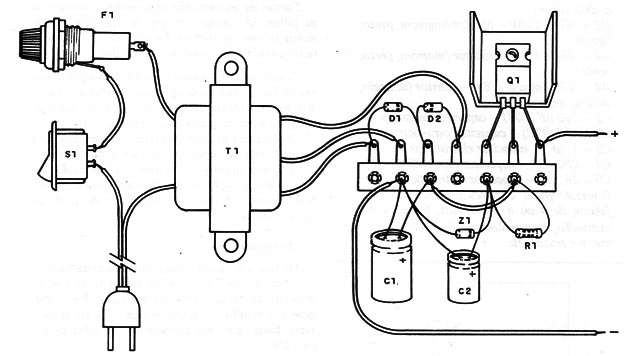

Na figura 2 temos o aspecto real da montagem.
Na montagem Observe a polaridade dos diodos D1 e DZ, do zener Z1 e dos capacitores eletrolíticos C1 e C2.
O transformador deve ter enrolamento primário, de acordo com a rede local e secundário, conforme a tensão desejada e corrente de 500 mA.
O radiador de calor do transistor, consiste numa chapinha de metal de aproximadamente 3 x 3 cm, que é fixada através de parafuso.
Prova e Uso
Para provar, basta ligar na rede e se o leitor tiver um multímetro, deve conferir a tensão na saída.
Esta tensão não deve ser maior ou menor que 10% da tensão desejada.
Em especial, recomendamos este eliminador para baterias de 9 V, que normalmente custam caro e não têm grande durabilidade.
Q1 - TIP 31 - transistor de potência NPN
D1, D2 - 1N4002 ou 1N4004 diodos de silício
Z2 - Ver texto - diodo zener de 400 mW com tensão conforme a saída desejada.
C1 – 1 000 µF x 16 V - capacitor eletrolítico
C2 - 10 µF x 16 V- capacitor eletrolítico
F1 - Fusível de 1 A.
R1 - Ver texto - conforme tensão de saída
S1 - Interruptor simples
Diversos: suporte para fusível, cabo de alimentação, caixa para montagem, ponte de terminais, fios, solda, etc.
