Quando luz incide no sensor deste alarme, o SCR dispara e fecha os contactos do relé, travando nesta condição.

Para desarmar pressiona-se S1 por um instante ou, sem este componente, basta desligar por instante a alimentação.

O circuito tem a sensibilidade ajustada em P1.

Podemos convertê-lo num alarme de passagem, simplesmente intercambiando as posições de P1 e R1.

O circuito pode ser alimentado com 9 V para relés de 6 V e 12 V para relés de 12 V, já que precisamos compensar a queda de tensão de 2 V no SCR em condução.

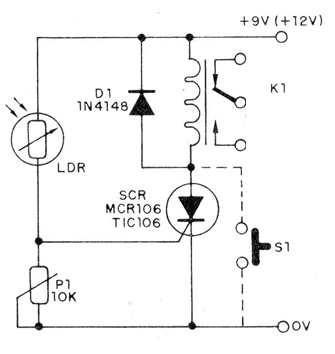

Na figura 1 temos o diagrama completo do alarme.



   Figura 1 – Diagrama do alarme
Figura 1 – Diagrama do alarme

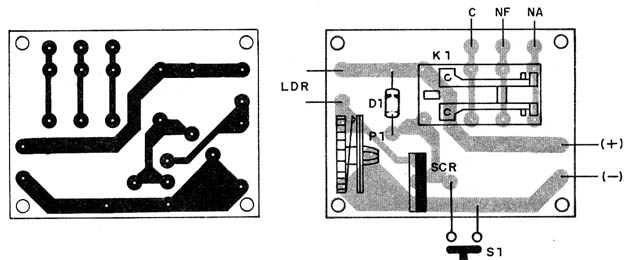

A placa de circuito impresso, mostrada na figura 2, foi desenhada para receber relés com base DIL, mas pode ser alterada para receber outros tipos de relés.



Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



SCR – TIC106 – SCR comum

D1 – 1N4148 – diodo de uso geral

LDR – LDR redondo comum

P1 – 10 k Ω- resistor – marrom, preto, laranja

K1 – Relé de 6 ou 12 V com corrente de bobina até 100 mA

S1 – Interruptor de pressão NA

Diversos:

Placa de circuito impresso, fonte de alimentação, fios solda, etc
