A interrupção da luz que incide no sensor neste circuito faz com que o relé feche seus contactos e assim se mantenha até que seja rearmado.
O sensor é um LDR comum e a sensibilidade do circuito pode ser ajustada no potenciômetro.
Para maior sensibilidade e diretividade o LDR deve ser instalado num tubinho opaco com uma lente convergente.
O circuito pode ser alimentado por tensões de 6 ou 12 V, conforme o relé utilizado.
Relés de 50 a 100 mA de bobina podem ser empregados. A corrente de contato dependerá da aplicação.
O circuito usa transistores complementares o que lhe dota de grade sensibilidade, podendo ser utilizado em alarmes de passagem.

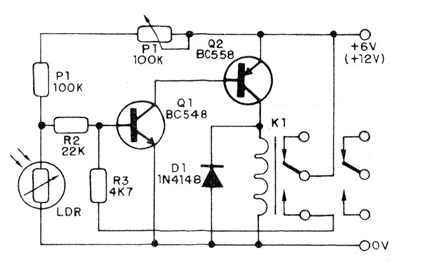

Na figura 1 temos o diagrama completo do aparelho.

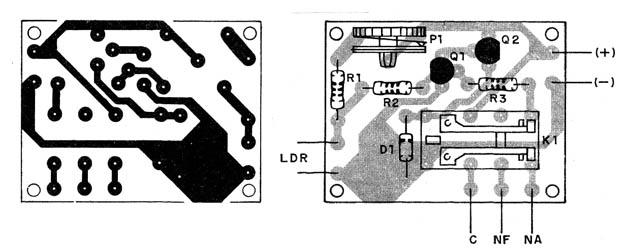

A placa de circuito impresso, dada na figura 2, prevê o uso de relés com soquete DIL, mas pode ser alterada para utilizar relés de outros tipos.
Q1 – BC548 ou equivalente – transistor de uso geral NPN
Q2 – BC558 ou equivalente – transistor PNP de uso geral
D1 – 1N4148 – diodo de uso geral
R1 – 10 k – resistor (marrom, preto, laranja)
R2 – 22 k – resistor (vermelho, vermelho, laranja)
R3 – 4k7 – resistor (amarelo, violeta, vermelho)
LDR – LDR comum
P1 -10k – potenciômetro
K1 - Relé de 6 ou 12 V até 100 mA
Diversos: placa de circuito impresso, fios, solda, etc.
