Um dos circuitos mais tradicionais usado como pisca-pisca é o que faz uso de uma lâmpada neon. Alimentado pela rede de energia, esse circuito tem um consumo extremamente baixo, podendo ficar permanentemente ligado. Neste artigo descrevemos como fazer a montagem de um simples pisca-pisca com lâmpada neon para sinalização e decoração.
Este circuito pode ser embutido em robôs e outros automatismos de modo a indicar seu funcionamento.
O importante deste projeto é que seu consumo de energia é da ordem de 0,001 watts o que significa que ele pode ficar permanentemente ligado sem que isso signifique qualquer aumento sensível na sua conta de energia.
Trata-se, portanto da configuração ideal de sinalização, decoração ou outra aplicação em que ele deva ficar permanentemente ligado.
Como Funciona
O que temos é um oscilador de relaxação onde o capacitor C1 se carrega via R1 até ser atingida a tensão de disparo da lâmpada neon, algo em torno de 80 volts.
Quando isso ocorre, a lâmpada produz um "flash" e o capacitor descarrega parcialmente.
Quando a lâmpada apaga temos um novo ciclo de carga e depois o disparo.
O capacitor C1, em conjunto com R1, determina a freqüência de operação do circuito. Se tiver de alterar a freqüência do circuito troque C1 e não R1. Valores entre 100 nF e 1 µF podem ser usados.
Sempre use capacitores despolarizados (não eletrolíticos) com tensões de trabalho a partir de 100 V, independentemente da tensão da rede de energia.
Montagem

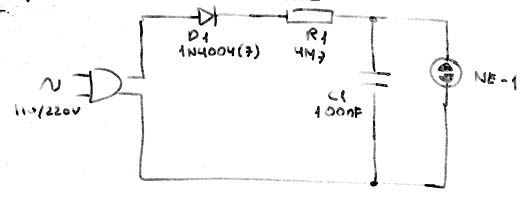

Na figura 1 temos o diagrama completo do pisca-pisca feito a mão pelo próprio autor, Newton C. Braga.

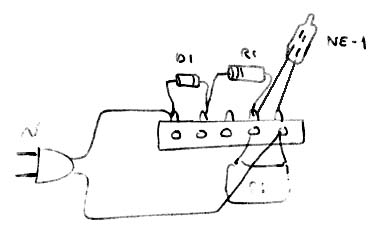

Na figura 2 temos a disposição dos componentes numa ponte de terminais em desenho do caderno de notas do autor..
A lâmpada neon pode ser de qualquer tipo com a aparência indicada na figura.
Os resistores são de 1/8 W ou maiores. O capacitor deve ser despolarizado (poliéster ou outro tipo equivalente) com uma tensão de trabalho a partir de 100 V.
Para a rede de 110 V o diodo deve ser o 1N4004 e para a rede de 220 V o 1N4007.
Todo o conjunto pode ser embutido em qualquer objeto como interruptores de parede, árvores de natal, brinquedos, robôs, braços mecânicos, e outros locais em que se deseje uma sinalização permanente de presença de tensão ou funcionamento.
NE-1 - lâmpada neon comum
D1 - 1N4004 ou 1N4007 - diodo de silício
R1 - 4,7 M Ω - amarelo, violeta, verde
C1 - 100 nF/100 V - capacitor de poliéster
Diversos:
Ponte de terminais, cabo de alimentação, fios, solda, etc.
