O circuito apresentado dispara um relé quando incide luz no sensor, um LDR redondo comum. Podemos usar este circuito como um controle remoto com lanterna ou como olhos de um robô para seguir a luz.
O circuito funciona com alimentação de 6 V ou 12 V, conforme o relé utilizado. Podemos usar relés RL2RC1 para 6 V ou RL2RC2 para 12 V da Metaltex.
Os demais componentes usados são comuns e na condição de espera o consumo do circuito é baixo. Podem ser usadas pilhas se o relé operar por curtos intervalos de tempo.

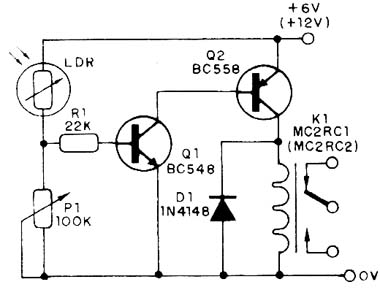

Na figura 1 temos o diagrama completo do aparelho.

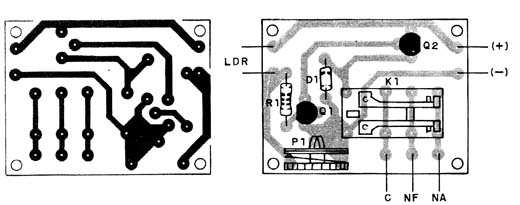

Na figura 2 temos a montagem numa placa de circuito impresso. Esta placa cabe numa pequena caixa de plástico.
Q1 - BC548 - transistor NPN de uso geral
Q2 - BC558- transistor PNP de uso geral
D1 - 1N4148 - diodo de uso geral
LDR - LDR redondo comum
P1 - 100 k Ω- trimpot ou potenciômetro
K1 - RL2RC1 (6 V) ou RL2RC2 (12 V) - relé Metaltex
R1 - 22k x 1/8 W - resistor - vermelho, vermelho, laranja
Diversos:
Fonte de alimentação ou pilhas, placa de circuito impresso, caixa para montagem, fios, solda, etc.
