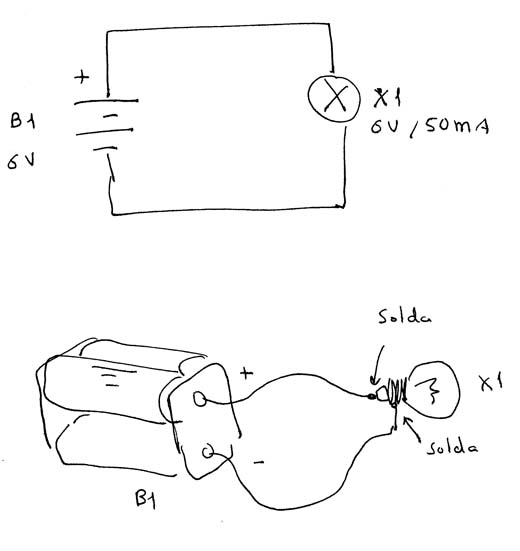

Trata-se do circuito mais simples que pode ser montado para uma demonstração de funcionamento de circuito elétrico. Utilizamos um suporte de 4 pilhas pequenas e uma lâmpada de lanterna de 6 V, conforme mostra a figura 1.
Numa demonstração ou aula, deve ser explicado que, para que uma corrente circule é preciso haver um percurso fechado entre a fonte de energia (pilhas) e o receptor (lâmpada) o que implica na existência de dois fios.
Se qualquer um dos fios for interrompido (e isso pode ser demonstrado) a corrente deixa de circular e a lâmpada apaga.
Outras explicações podem ser dadas para o funcionamento como em relação à tensão usada, a durabilidade das pilhas e muito mais que pode ser pesquisado pelos alunos num eventual trabalho escolar.
Na ausência do suporte para a lâmpada os fios de ligação podem ser soldados diretamente em seu casquilho, o que deve ser feito com bastante cuidado.
B1 - 6 V - 4 pilhas pequenas
X1 - Lâmpada de 6 V pequena
Diversos:
Suporte de pilhas e suporte para a lâmpada
