Este circuito pode ser usado para acionar um sistema de iluminação quando escurece ou ainda como alarme, quando sombra aparecer sobre o sensor. O circuito é extremamente sensível, pois usa dois transistores na amplificação do sinal do LDR.
Recursos ópticos podem ajudar a se obter diretividade e sensibilidade dependendo da aplicação. O LDR pode ser instalado num tubinho opaco com uma lente convergente.
O circuito funciona com relés de 5 a 12 V, dependendo da alimentação e seu consumo é muito baixo na condição de espera. Relés da série RL2 para tensão na faixa indicada da Metaltex são os recomendados.

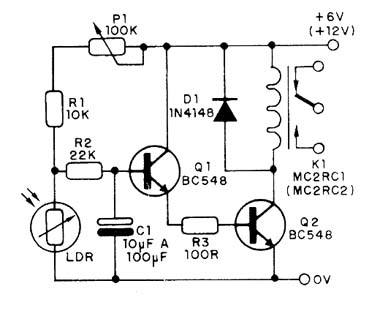

Na figura 1 temos o diagrama completo do aparelho.

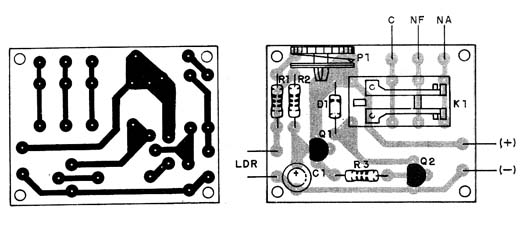

Na figura 2 temos a montagem numa pequena placa de circuito impresso que pode ser instalada numa caixa plástica.
Q1, Q2- BC548 ou equivalente - transistor NPN de uso geral
D1- 1N4148 - diodo de silício
LDR - LDR redondo comum
P1- 100 k Ω - trimpot ou potenciômetro
K1 - ML2RC1 (6 V) ou ML2RC2 (12 V) - relé Metaltex
R1- 10 k Ω x 1/8 W- resistor - marrom, preto, laranja
R2 - 22k Ω x 1/8 W - resistor - vermelho, vermelho, laranja
R3 - 100 Ω x 1/8 W - resistor - marrom, preto, marrom
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, caixa para montagem, solda, etc.
