Lanterna com Controle de Brilho (MIN101)

Um dos problemas das lanternas comuns que usam pilhas é que elas acendem com brilho único, não havendo controle para sua intensidade.

Há, entretanto, muitas situações em que um brilho reduzido pode ser interessante como, por exemplo, numa barraca de camping em que menor luminosidade economizaria as pilhas e ainda não incomodaria as pessoas, ou ainda para pescadores, para trocar uma isca ou verificar um anzol, evitando espantar os peixes.

O projeto que apresentamos pode ser adaptado a lanternas comuns e até usado na construção de uma lanterna nova com material aproveitado de lanternas velhas, como o refletor e a lâmpada.

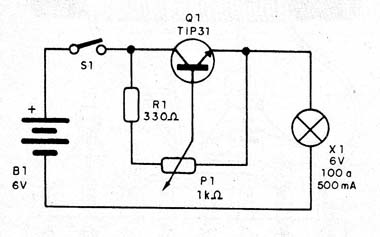

Na figura 1 temos o diagrama do controle de brilho que nada mais é do que um reostato eletrônico.

Figura 1

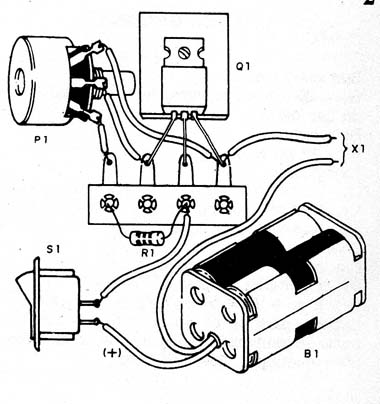

A disposição dos componentes numa ponte de terminais é mostrada na figura 2.

Figura 2

É claro que a adaptação exige a disponibilidade de espaço na lanterna. O transistor precisa de um pequeno radiador de calor e a lâmpada da lanterna deve ser de 100 a 500 mA. O aparelho também poderá ser adaptado a lanternas de 6 e 12 V.

Na adaptação é importante observa a polaridade das ligações.
