Este circuito simples dá um efeito de luz interessante para seu equipamento de som. Ligado na saída para o alto-falante de qualquer aparelho de som, ele faz com que uma lâmpada incandescente pisque no ritmo da música.

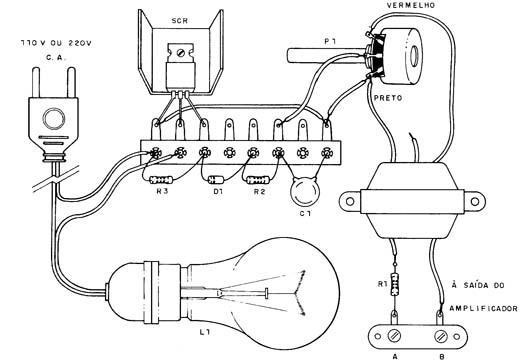

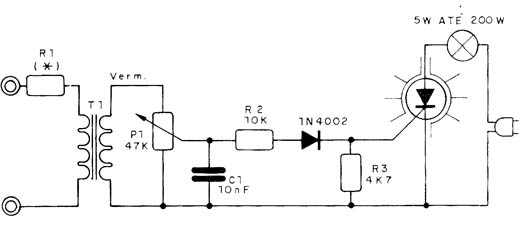

Na figura 1 temos o circuito completo da luz rítmica, que pode ser instalada numa caixinha de plástico ou madeira.
Observe que o SCR TIC106 deve ser dotado de um pequeno radiador de calor que consiste numa chapinha de metal dobrada em U. O circuito pode controlar lâmpadas até 200 W sem problemas e o SCR deve ser o TIC106 B se a rede for de 110 V e TIC106D se a rede for de 220 V.
P1 é um controle de sensibilidade que deve ser ajustado para que a lâmpada pisque no ritmo da musica conforme o volume do aparelho de som.
Na montagem, tome cuidado com a posição do SCR e a polaridade de D1. O transformador é do tipo de 110 V/220 V com secundário de 6 a 12 V e corrente de 100 mA a 300 mA.
A ligação da entrada é feita no próprio alto-falante e o resistor R1 depende da potência do som, conforme a seguinte tabela:
Potência/R1
Até 25 W- 47 ? x 1 W
25 a 50 W - 100 ? x 1 W
Mais de 50 W - 220 ? x 1 W
D1 - 1N4004 ou 1N4007- diodo de silício
P1 - 47k - potenciômetro
R1 - ver texto
R2 - 10 k ? x 1/8 W - resistor (marrom, preto, laranja)
R3 - 4k7 ? x 1/8 W - resistor (amarelo, violeta, vermelho)
C1- 10 nF - capacitor cerâmico ou poliéster
T1- Transformador - ver texto
Diversos:
Ponte de terminais, cabo de alimentação, cabo de força, fios, solda, etc.
