Uma lâmpada neon e alguns componentes de sucata podem resultar neste interessante pisca-pisca decorativo de baixíssimo consumo de energia. Você poderá usá-lo para decorar seu quarto que não ficará totalmente às escuras durante à noite ou então colocá-lo em brinquedos como, por exemplo, miniaturas.
Uma característica importante deste simples pisca-pisca PE o seu baixo consumo de energia, menor que 0,01 W, o que significa que mesmo deixando-o permanentemente ligado, não haverá aumento perceptível na sua conta de energia.
Além da lâmpada neon, apenas três componentes são usados, podendo ser encontrados na sua sucata.
Funcionamento:
O que temos é um oscilador de relaxação com lâmpada neon onde o resistor R1 e o capacitor C1 determinam a frequência das piscadas. A lâmpada neon só ioniza com algo em torno de 80 V de tensão, por isso, o aparelho só funcionará na rede de 110 V ou 220 V. Você poderá alterar C1 para mudar a velocidade das piscadas segundo sua vontade.
O diodo D1 tem por função fornecer a corrente contínua que carrega o capacitor e mantém as oscilações.
Montagem:
Na figura 1 temos o diagrama do aparelho.

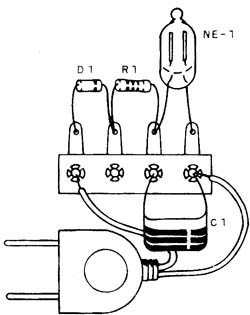

Na figura 2 temos a sua montagem numa ponte de terminais.
O diodo D1 pode ser o 1N4004 para a rede de 110 V e o 1N4007 para a rede de 220 V. O resistor de 1 M não é crítico. Se valor, na realidade pode ficar entre 470k e 2,2 M.

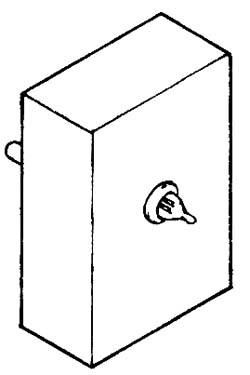

Para o capacitor C1 temos várias possibilidades. Pode ser usado um de poliéster de 220 nF a 1 µF com tensão a partir de 100 V ou tipos antigos de óleo de 0,1 a 0,47 µF. Na figura 3 damos uma sugestão de caixa para montagem.
NE-1 - lâmpada neon
D1- 1N4004 (110 V) ou 1N4007 (220 V) - diodo de silício
C1- capacitor - ver texto
R1- 1 M - resistor (marrom, preto, verde)
Diversos:
Ponte de terminais, cabo de força, solda.
