Este projeto diferente utiliza uma bobina enrolada num prego para gerar sinais na faixa de áudio. Estes sinais podem ser utilizado na prova de circuitos de áudio e até mesmo de RF, dada a existência de muitas harmônicas que se estendem até algumas dezenas de megahertz.

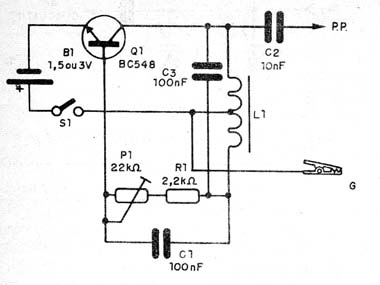

O circuito é alimentado por uma ou duas pilhas pequenas e tem um ajuste de frequência. Na figura 1 temos o diagrama completo do oscilador Hartley que é usado neste caso.

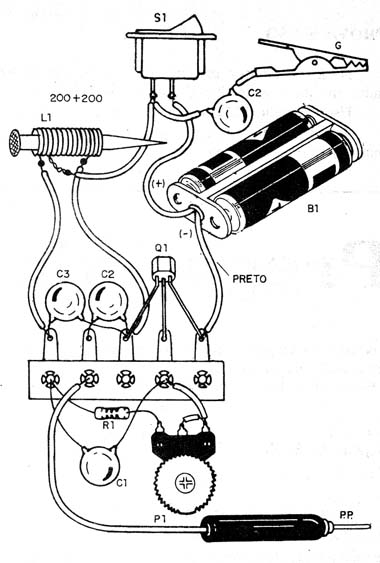

A bobina é formada por 300 a 500 espiras de fio 32 AWG ou mais fino num prego de 5 a 10 cm de comprimento. A tomada é central, devendo ser tomado o cuidado de se descascar o fio no ponto de soldagem. Na figura 2 temos a montagem numa ponte de terminais.
P1 tanto podem ser um trimpot como um potenciômetro comum e seu valor não é crítico podendo ficar entre 22 k e 100 k. Este componente ajusta a frequência do sinal gerado.
Para aplicar o sinal no circuito em teste, recomendamos o uso de uma ponta de prova e uma garra jacaré.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
L1 - Bobina-prego - ver texto
P1 - 22 k Ω - trimpot
B1 - 1,5 V ou 3 V - 1 ou 2 pilhas pequenas
S1 - Interruptor simples
R1 - 2,2 k Ω x 1/8 W - resistor - vermelho, vermelho, vermelho
C1 e C3 - 100 nF - capacitor cerâmico ou poliéster
C2 - 10 nF - capacitor cerâmico ou poliéster
PP - Ponta de prova
G - Garra jacaré
Diversos: ponte de terminais, prego, fio esmaltado, fios, solda, etc.
