Quando aprendemos a tocar algum instrumento musical, quando fazemos ginástica ou mesmo cantamos, é fundamental manter o ritmo. Para que isso possa ser feito de uma maneira precisa, têm-se o recurso do metrônomo.
O tipo mais comum de metrônomo, muito usado nas escolas de música, é o mecânico em que temos uma haste que balança numa velocidade controlada, produzindo ao mesmo tempo um tique-taque que serve de referência de tempo, conforme mostra a figura 1.
A versão eletrônica que descrevemos produz o tique-taque, com bom volume num pequeno alto-falante e tanto pode funcionar com pilhas comuns como com fonte de alimentação.
As velocidades dos estalos e, portanto o ritmo, podem ser ajustados à vontade num potenciômetro, o que facilita seu uso.
Para a versão alimentada por pilhas podemos fazer a montagem do alto-falante com todos os demais componentes numa pequena caixa acústica que será facilmente transportada para qualquer lugar.

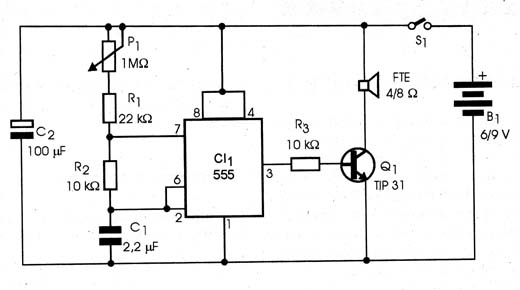

Na figura 2 temos o diagrama completo do metrônomo.

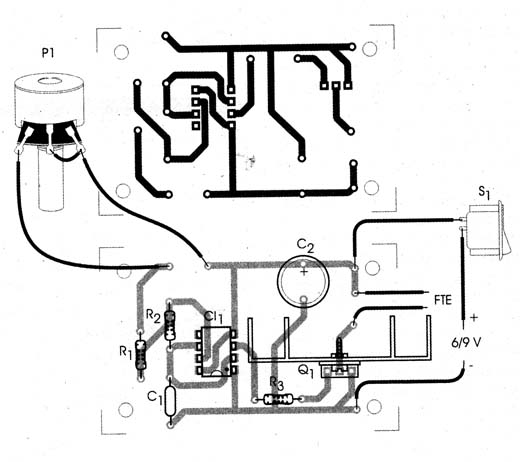

Na figura 3 temos a disposição dos componentes numa placa de circuito impresso.
Sugerimos que o circuito integrado seja instalado num soquete e que o transistor tenha um pequeno radiador de calor. Este radiador nada mais é do que uma simples chapinha de metal de uns 2 x 3 cm parafusada no corpo do componente, aproveitando-se o furo existente para esta finalidade.
O alto-falante deve ter pelo menos 10 cm para maior rendimento sua impedância estar na entre 4 e 8 ?. O transistor admite equivalentes como o BD137 ou TIP31, mas os seus terminais têm disposição diferente, devendo ser invertidos na placa.
Para a alimentação sugerimos o uso de pilhas médias em número de 4 ou 6 já que o consumo da unidade é algo elevado. Uma fonte de alimentação de 6 a 9 V, com pelo menos 500 mA, também pode ser usada.
O potenciômetro pode ser lin ou log e eventualmente incluir o interruptor geral S1.
Para provar o aparelho é só ligá-lo e ajustar P1 para que os estalidos
ocorram na freqüência desejada. Para mudar a faixa de operação basta trocar C1. Este componente pode ter valores entre 1 e 10 µF.
Semicondutores:
CI-1 - 555 - circuito integrado
Q1 - TIP31 ou equivalente - transistor NPN de potência
Resistores: (1/8 W, 5%)
R1 - 22 k ? - vermelho, vermelho, laranja
R2, R3 - 10 k ? - marrom, preto, laranja
P1 - 1 M ? - potenciômetro
Capacitores:
C1 - 2,2 µF / 16 V - eletrolítico
C2 - 100 µF / 16 V - eletrolítico
Diversos:
FTE - 4 ou 8 ? x 10 cm - alto-falante
S1 - Interruptor simples
B1 - 6 ou 9 V - pilhas ou fonte de pelo menos 500 mA
Placa de circuito impresso, suporte de pilhas ou fonte, caixa para montagem, fios, solda, radiador de calor para Q1, botão para o potenciômetro, etc.
