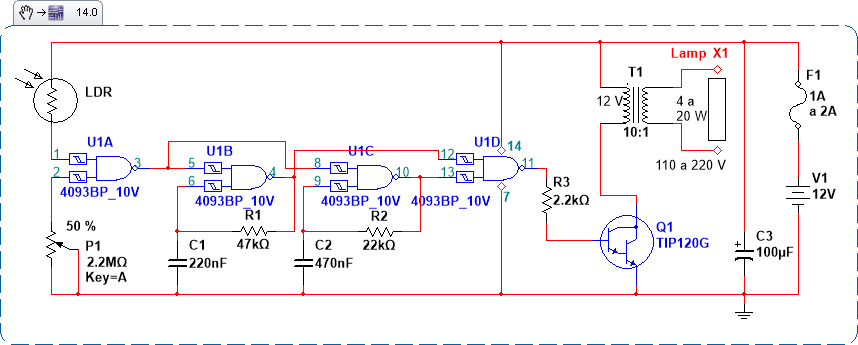

Uma configuração interessante é a que mostramos na figura 1. Trata-se de um sinalizador que entra em funcionamento de modo automático quando anoitece.
O sensor é um LDR comum, que deve ser posicionado para receber iluminação ambiente. O ajuste da sensibilidade ao disparo é feito através de R1.
A configuração básica é a mesma do circuito anterior, com a diferença que os dois osciladores são habilitados somente quando a primeira porta dispara com a queda do nível de iluminação.
O sistema pode ser usado em sinalização noturna de funcionamento automático. Para alimentação com 12 V de bateria externa é recomendável o uso do fusível de proteção.

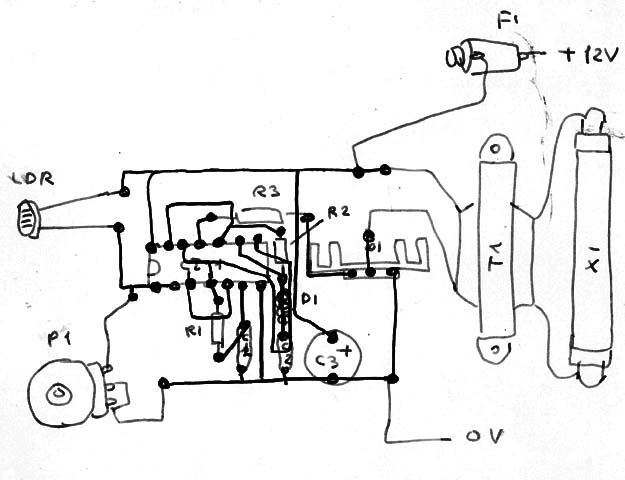

Na figura 2 temos uma sugestão de placa de circuito impresso para a sua montagem.
O conjunto pode ser instalado em pequena caixa plástica e,dependendo da aplicação, ela pode incluir as pilhas médias ou grandes de alimentação.
Semicondutores
CI-1 – 4093 – circuito integrado CMOS
Q1 – TIP120 – transistor NPN Darlington de potência
Resistores: (1/8 W, 5%)
R1 – 47 k Ω – amarelo, violeta, laranja
R2 – 2,2 M Ω – vermelho, vermelho, verde
R3 – 2,2 k Ω – vermelho, vermelho, vermelho
LDR – Foto-resistor redondo comum
P1 – 1 M Ω – potenciômetro ou trimpot
Capacitores:
C1 – 220 nF – cerâmico ou poliéster
C2 – 470 nF – cerâmico ou poliéster
C3 – 100 µF x 16 V – eletrolítico
Diversos:
T1 – Transformador - como na primeira montagem
F1 – 1 A – fusível
X1 – 4 a 20 W – lâmpada fluorescente comum
Placa de circuito impresso, radiador de calor para o transistor, caixa para montagem, fios, solda, etc.
