Temos aqui uma interessante versão de alarme temporizado que pode usar os mais diversos tipos de sensores. Uma vez ativado ele mantém disparado um circuito de alarme por um tempo ajustado em P1. Este tempo pode variar entre alguns segundos até perto de 20 minutos dependendo do valor de C2 que no máximo pode ter 470 µF e de P1 que no máximo pode ter 1 M.
Veja a fórmula do primeiro alarme temporizado que é a mesma para este circuito. (veja a fórmula na seção de matemática do site)
O aparelho é alimentado por 4 pilhas médias ou grandes e em condição de espera seu consumo de energia é muito baixo.

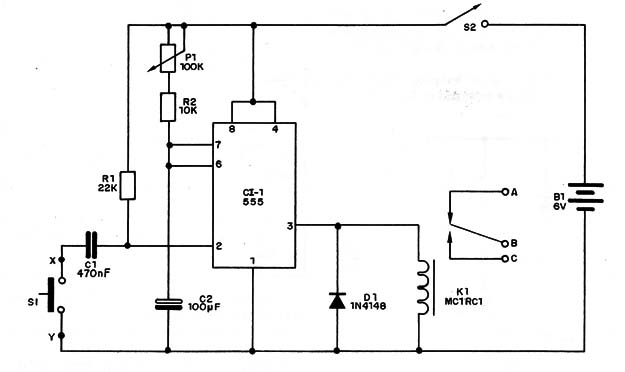

O circuito completo é dado na figura 1.
Um toque no interruptor de pressão (NA) e o alarme disparará por um tempo que depende do ajuste de P1.

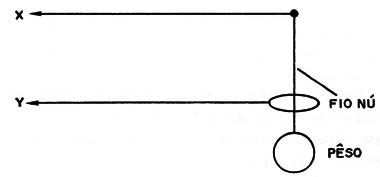

Para S1 podemos usar um interruptor acoplado a portas ou janelas, um reed-switch que neste caso é ativado pela aproximação do imã e não pela sua retirada ou ainda um sensor de pêndulo, como mostra a figura 2.
O alarme admite também a ligação de sensores em paralelo, cada qual podendo ativar o alarme de modo independente.

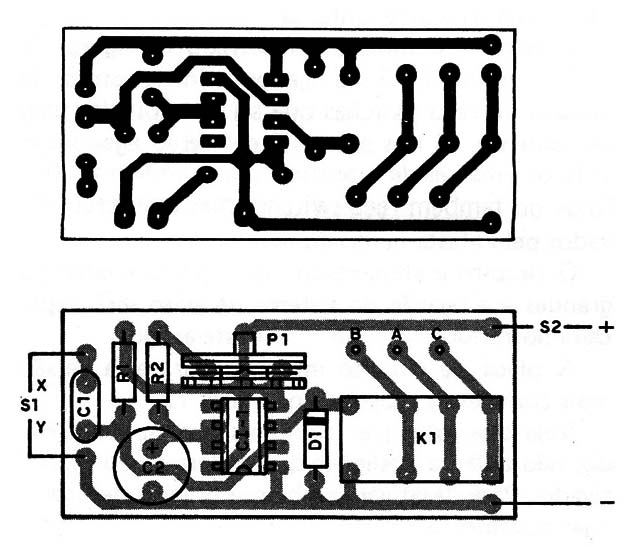

Na figura 3 damos a placa de circuito impresso.
CI-1 - 555 - circuito integrado
Dl1- 1N4148 ou 1N914 - diodo de silício de uso geral
KI - relê de 6 V
P’ - trimpot ou potenciômetro de 100 k
S1 - interruptor de pressão ou sensor
S2 - interruptor simples
B1 - 6 V - 4 pilhas médias ou grandes
C1 – 470 nF (474) - capacitor cerâmico
C2 – 100 µF X 12 V - capacitor eletrolítica
R1 – 22 k X 1/8 W - resistor (vermelho, vermelho, laranja)
R2 – 10 k X 1/8 W - resistor (marrom, preto, laranja
Diversos: placa de circuito impresso, fios de ligação, caixa para montagem, suporte para 4 pilhas, etc.
