Este alarme cria uma "barreira luminosa" que ao ser interrompida provoca o disparo de uma sirene, buzina ou outro dispositivo que faça barulho.

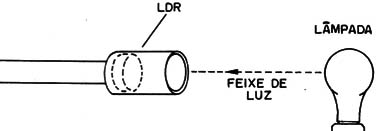

O princípio de funcionamento é simples: sobre um LDR incide um feixe de luz que vem de uma lâmpada escondida numa passagem, como mostra a figura 1.
Se alguém interromper, mesmo que por fração de segundo, o feixe de luz com a passagem, o alarme dispara e assim permanece por um tempo ajustado num controle especial (P2).
A sensibilidade do sensor, em função da luz ambiente, é controlada por Pl.

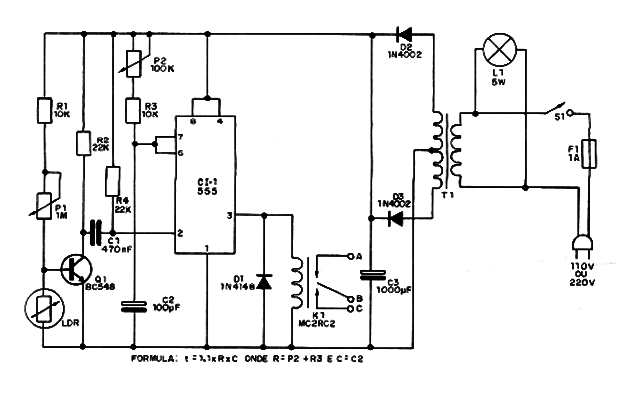

Na figura 2 temos o circuito completo deste alarme.
A lâmpada usada para iluminar o LDR pode ser de 5 watts, bem pequena de modo a ser fácil sua ocultação. Colocada numa caixa, com apenas uma pequena abertura ela pode facilmente iluminar somente o sensor. Para maior sensibilidade ele deve ficar colocado num tubo e munido de lente.
Este sistema é alimentado pela rede local, devendo ser previsto o caso de haver um corte de energia.

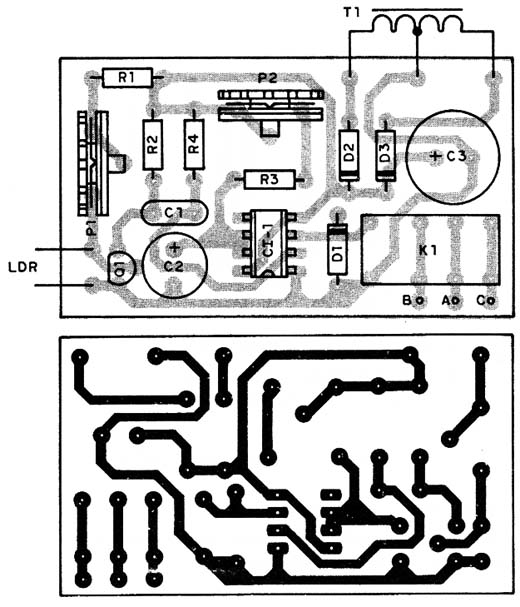

Na figura 3 damos a placa de circuito impresso.
CI-l - 555 - circuito integrado
Q1 - BC548 ou equivalente - transistor NPN
D1 - 1N4148 ou 1N914 - diodo de uso geral
D2, D3 - 1N4002 ou equivalente -diodos retificadores
K1 – Relés de 12 V sensível
LDR - LDR comum
T1 - transformador com primário de acordo com a rede local e secundário de 12 + 12 V x 250 mA
P1 - 1M - trimpot ou potenciômetro
P2 – 100 k - trimpot ou potenciômetro
F1 - fusível de 1 A
L1 - lâmpada de 5 W para 110 V ou 220 V conforme a rede local
C1 – 470 nF (474) - capacitor cerâmico
C2 – 100 µF - capacitor eletrolítico
C3 – 1 000 µF X 25 V- capacitor eletrolítico
R1 – 10 k X 1/8 W - resistor (marrom, preto, laranja)
R2, R4 – 22 k x 1/8 W - resistores (vermelho, vermelho, laranja)
R3 – 10 k x 1/8 W - resistor (marrom, preto, laranja)
S1 - interruptor simples
Diversos: placa de circuito impresso, caixa para montagem, fios, solda, soquete para L1, cabo de alimentação, etc.
