Desde os tempos antigos, um dos problemas mais presentes era uma pessoa era encontrar fontes de água potável, sem a qual a atividade vital do corpo humano é impossível. O problema era particularmente agudo em áreas onde não havia fontes disponíveis de água potável: rios, lagos, chaves, córregos e outras fontes visíveis. A pesquisa mais bem-sucedida de fontes de água naqueles anos foi realizada por operadores de biolocalização [1–5], Figura 1.



Nota: temos artigos sobre Rabdomancia que trata do assunto no site - https://www.newtoncbraga.com.br/eletronica-paranormal/17918-estudos-serios-de-fenomenos-paranormais-pn049.html  e https://www.newtoncbraga.com.br/eletronica-paranormal/18341-eletronica-paranormal-e-arduino-pn048.html



De alguma forma inexplicável, uma varinha de madeira nas mãos de uma pessoa, quando se aproximava de uma fonte subterrânea de água, começava a vibrar, Figura 2. Além disso, a intensidade de tais vibrações aumentava à medida que se aproximava da fonte de água.



Figura 1 – Imagem de um operador de biolocalização em uma gravura antiga
Figura 1 – Imagem de um operador de biolocalização em uma gravura antiga

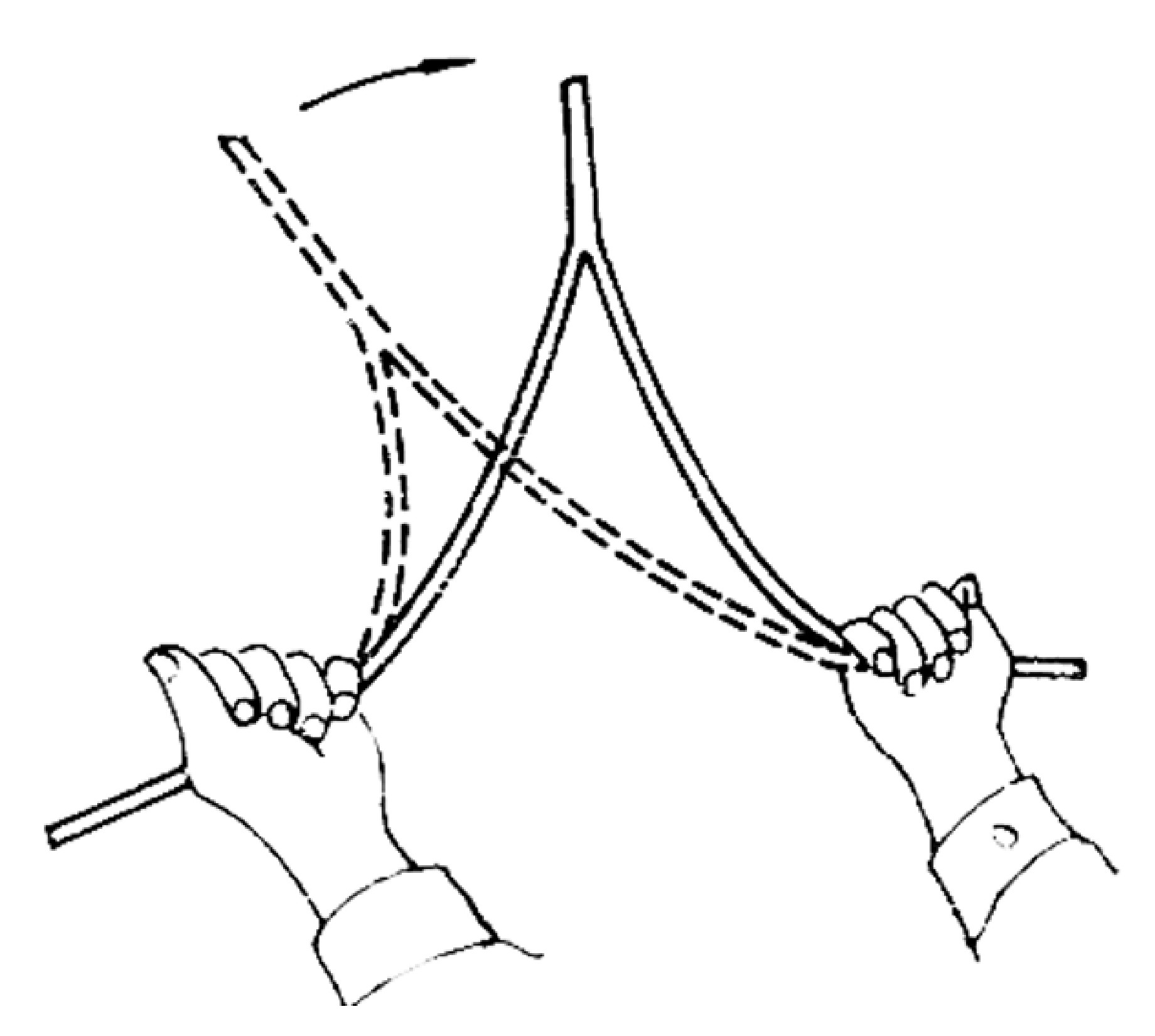

Figura 2 – Rotação da videira nas mãos de um operadores de biolocalização
Figura 2 – Rotação da videira nas mãos de um operadores de biolocalização | Clique na imagem para ampliar |





As causas desse fenômeno são atualmente controversas. Vários dispositivos foram usados para procurar água em diferentes momentos: galhos de árvores, suas contrapartes de arame, às vezes, dispositivos do tipo pêndulo, Figura 3a–e. Oscilações do pêndulo também indicavam uma aproximação da fonte de água, Figura 3e. Nos últimos anos, houve um quadro de biolocalização, que inclui um circuito oscilante ajustável em frequência, Figura 3d, o que implica claramente a presença de um componente eletromagnético ao procurar fontes de água. Uma lista de algumas patentes sobre o efeito de biolocalização é dada em [6, 7].

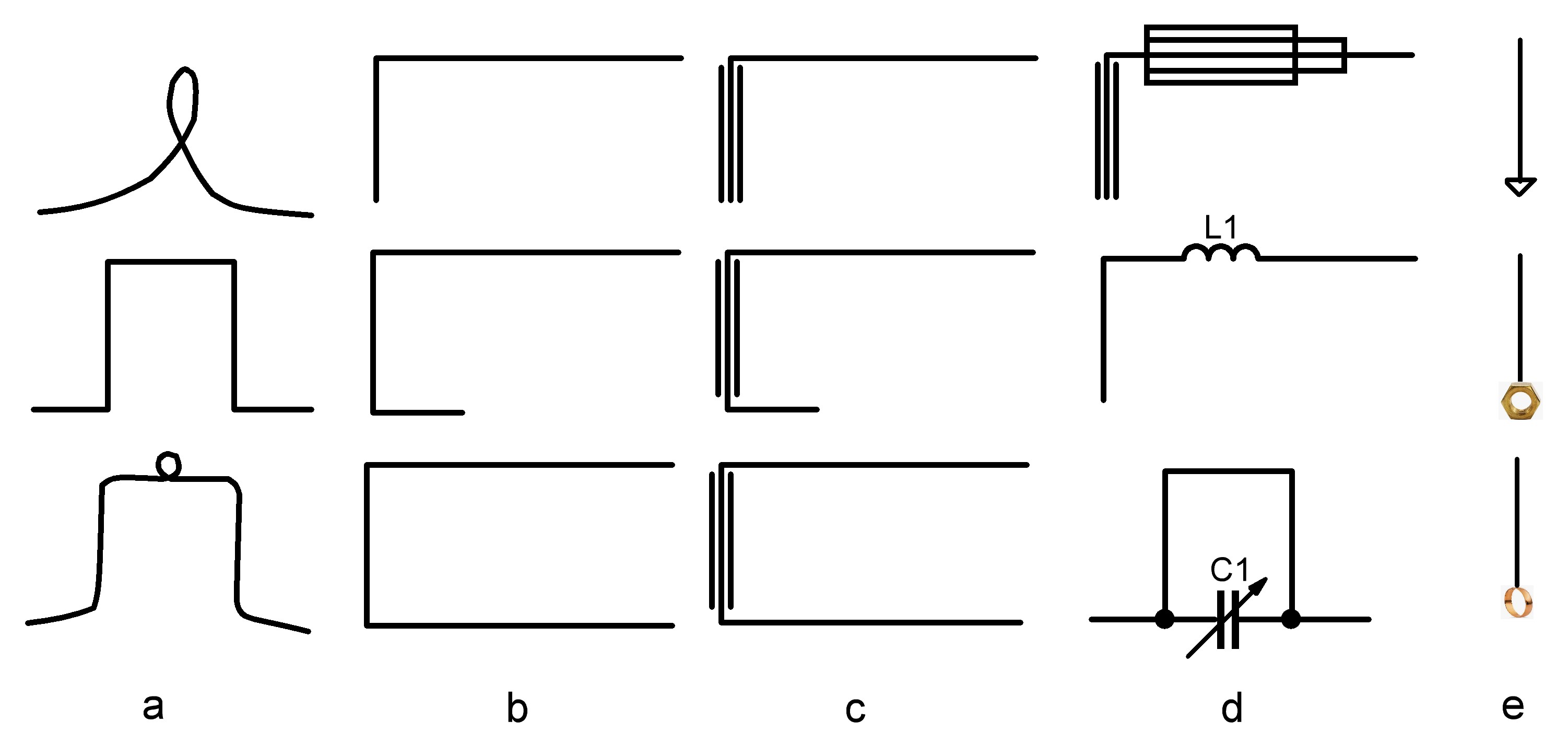

Figura 3 – Os principais tipos de quadros e pêndulos usados para detectar anomalias subterrâneas são: a) quadros em forma de γ e π; b) quadros simples feitos de arame; c) quadros usando rolamentos ou buchas para reduzir o atrito; d) quadros com alongamento telescópico de um dos lados e quadros usando elementos L ou C; e) pêndulos usando porcas, anéis e outros objetos
Figura 3 – Os principais tipos de quadros e pêndulos usados para detectar anomalias subterrâneas são: a) quadros em forma de γ e π; b) quadros simples feitos de arame; c) quadros usando rolamentos ou buchas para reduzir o atrito; d) quadros com alongamento telescópico de um dos lados e quadros usando elementos L ou C; e) pêndulos usando porcas, anéis e outros objetos | Clique na imagem para ampliar |





Uma explicação comum para a manifestação do efeito de biolocalização foi baseada no fato de que a presença de diferentes estruturas ou pêndulos aumenta as contrações musculares inconscientes de uma pessoa com sua sensação intuitiva de vapor de água à medida que se aproxima da fonte.

Além de procurar fontes de água, o método de biolocalização é usado na busca de depósitos minerais, tesouros, coisas escondidas ou desaparecidas. Curiosamente, a busca por coisas escondidas é mais bem sucedida se, durante os experimentos, houver pessoas que saibam onde essas coisas estão escondidas.

Ao mesmo tempo, vários testes de controle em série para encontrar recipientes de água colocados aleatoriamente sob tampas de mascaramento, usando uma amostra representativa de especialistas em biolocalização, revelaram resultados completamente improdutivos. A este respeito, os fatos de uma busca "bem-sucedida" de água por biolocalização são frequentemente explicados pelo fato de que, em muitas áreas, a água subterrânea é tão abundante perto da superfície da terra que seria difícil perfurar um poço e não encontrar água.

Nos últimos anos, várias tentativas foram feitas para criar dispositivos capazes de detectar anomalias subterrâneas. Os geo-radares mais bem-sucedidos, mas também pouco disponíveis para essa aplicação. Para detectar anomalias subterrâneas, foram criados dispositivos para registrar radiações acústicas, elétricas e eletromagnéticas, etc.

Um desses instrumentos, trabalhando em conjunto com o pêndulo, é descrito nas patentes FR 2592961 e GB 1573007, Figura 4 [8, 9]. O dispositivo contém o receptor de rádio amplificado direto mais simples, operando na faixa de microondas. Um dispositivo de medição está conectado à saída desse receptor, registrando o nível do sinal recebido.



Figura 4 – Diagrama elétrico do indicador de emissões elétricas de ultra-alta frequência de acordo com a patente do Reino Unido [8]
Figura 4 – Diagrama elétrico do indicador de emissões elétricas de ultra-alta frequência de acordo com a patente do Reino Unido [8] | Clique na imagem para ampliar |



Uma vez que em locais úmidos na presença de condições meteorológicas concomitantes há um aumento no teor de vapores, várias publicações descreveram dispositivos capazes de registrar a presença de vapores no ar [10–13]. Um esquema simplificado de um desses dispositivos é mostrado na Figura 5 [12].





Figura 5 – Diagrama elétrico simplificado do indicador de aeriões
Figura 5 – Diagrama elétrico simplificado do indicador de aeriões | Clique na imagem para ampliar |



Nós usamos um gerador de impulsos sonoros controlado por campo elétrico como indicador de vapores [14, 15], Figura 6. A cascata de entrada do dispositivo é feita em um transistor de campo, ao portão do qual uma antena telescópica é conectada. O canal fonte-dreno do transistor de efeito de campo controlava o funcionamento do multivibrador. Quando o nível do campo elétrico muda, a resistência da fonte-dreno do transistor Q4 muda, respectivamente, a frequência do sinal sonoro muda na saída do dispositivo. Uma característica especial do dispositivo, Figura 6, foi o movimento periódico da antena nos planos horizontal ou vertical.

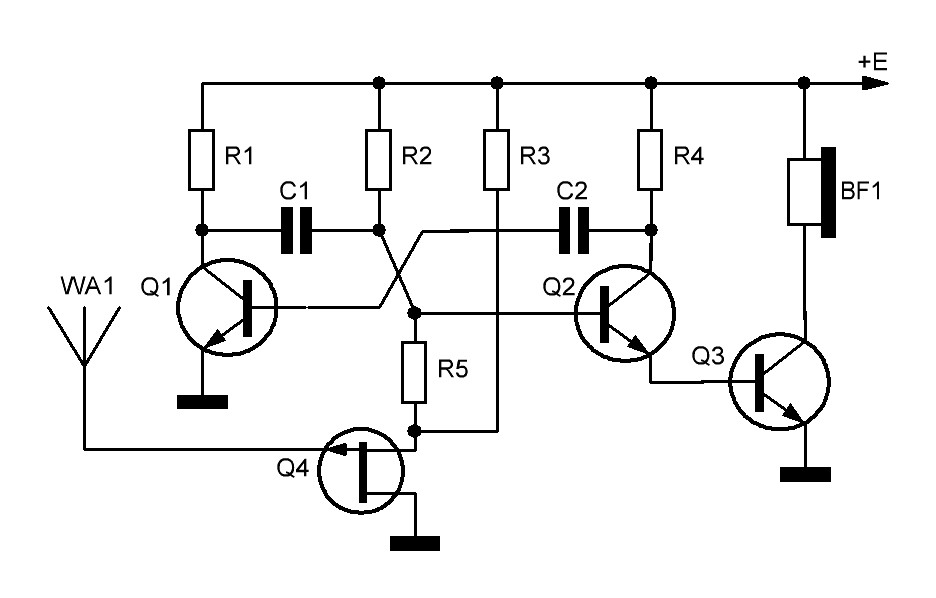

Figura 6 – Diagrama de um indicador de campo elétrico portátil para procurar fontes de campo elétrico
Figura 6 – Diagrama de um indicador de campo elétrico portátil para procurar fontes de campo elétrico | Clique na imagem para ampliar |



Experimentos para determinar os limites das zonas de tensão energética usando o dispositivo especificado e os resultados do levantamento de biolocalização da mesma área mostraram uma boa coincidência. O fato observado nos permite falar sobre a existência de uma correlação entre a sensibilidade individual do operador do efeito de biolocalização ao parâmetro que ele indica e o gradiente de concentração de vapor.

Figura 7 também fornece um diagrama de um indicador de gradiente de campos elétricos [14, 16]. Na ausência de um campo elétrico constante, a resistência do sensor é mínima; a tensão nas entradas do comparador está próxima da tensão de alimentação. Quando uma fonte de campo elétrico constante aparece, a resistência do canal fonte-dreno do transistor de efeito de campo aumenta, a tensão no ponto médio do divisor de entrada diminui, o equilíbrio de tensão nas entradas do comparador é perturbado e o relé de gradiente está ativado.



Figura 7 – Indicador de gradiente de campo elétrico
Figura 7 – Indicador de gradiente de campo elétrico | Clique na imagem para ampliar |





O mais interessante em nossa opinião para procurar anomalias subterrâneas, em particular, a determinação da saturação de umidade do solo é o uso de um receptor de rádio convencional, cuja saída está conectada a um dispositivo de medição que determina o nível do sinal recebido [17], Figura 8. Como você sabe, um receptor de rádio em mãos humanas é um circuito sequencial que consiste em uma antena, um caminho de rádio e um amplificador de baixa frequência. Uma pessoa é parte integrante de um receptor de rádio, que possui uma conexão capacitiva-resistiva entre os circuitos de entrada do receptor e a superfície da terra. A superfície da terra, por sua vez, em um grau ou outro conduz a corrente elétrica melhor, quanto maior o seu teor de umidade.

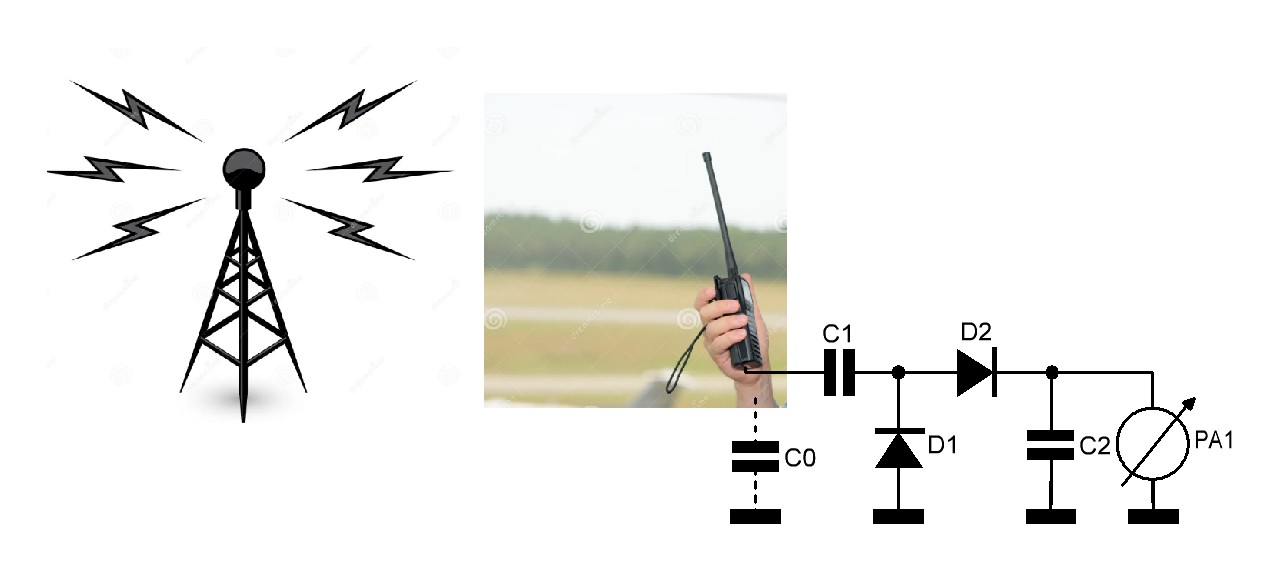

Figura 8 – Esquema de busca de anomalias subterrâneas sobre o nível de sinal do receptor de rádio na mão do operador
Figura 8 – Esquema de busca de anomalias subterrâneas sobre o nível de sinal do receptor de rádio na mão do operador | Clique na imagem para ampliar |



Por sua vez, o teor de umidade das camadas superficiais da terra é determinado pela presença de águas subterrâneas e, portanto, próximo a esses locais, a condutividade elétrica de áreas desses terrenos aumenta. Assim, o grau de conexão do circuito oscilatório com o solo é mais pronunciado, ao qual reage o sinal de saída do receptor de rádio. Ao mapear o nível do sinal recebido sobre o território controlado, é possível identificar áreas de alto teor de umidade e, consequentemente, identificar áreas para futuras perfurações de poços de água. É claro que para objetivar os resultados da medição é necessário selecionar tanto a faixa de medição quanto a banda de frequência, levando em consideração a presença de interferência, bem como o terreno.

Uma variante do esquema de busca de anomalias subterrâneas com localização de fonte enterrada e localização acima do solo do receptor de sinais elétricos ou outros é apresentada na Figura 9.

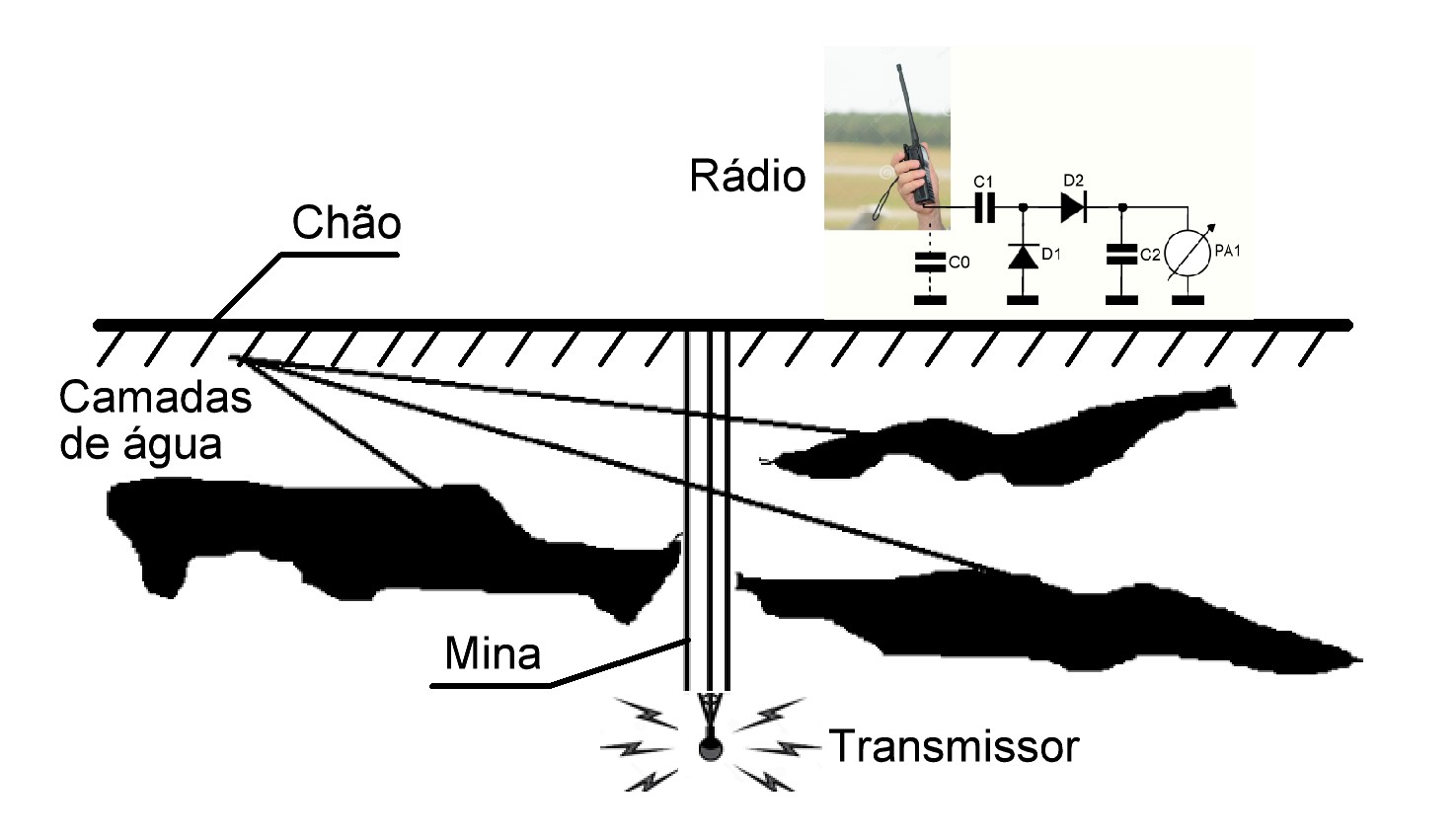

Figura 9 – Esquema de detecção de anomalias subterrâneas quando a fonte de sinais elétricos ou outros estão localizados na Mina e o nível de sinal recebido é monitorado na superfície do solo
Figura 9 – Esquema de detecção de anomalias subterrâneas quando a fonte de sinais elétricos ou outros estão localizados na Mina e o nível de sinal recebido é monitorado na superfície do solo | Clique na imagem para ampliar |



Além dos dispositivos listados para a indicação de anomalias subterrâneas podem ser usados: indicadores de Resistência Elétrica do ar; temperatura da superfície do solo; radiação infravermelha do solo; receptores de vibrações ultrassônicas (faixa de frequência, geralmente dentro de 30–45 kHz), etc.





BIBLIOGRAFIA:



[1] Bakirov A.G. fundamentos da biolocalização. Tomsk: Edição TPU, 2001. 97 P.

[2] Rodrigues, António. Radiestesia prática e ilustrada São Paulo Fábrica das Letras. Editora Ltda. 2003. 88 P.

[3] Hartman, Jane E. Radiônica e Radiestesia: Manual De Trabalho Com Padrões De Energia. Editor: Pensamento. 2013. 168 P.

[4] Prado Godoy, Herminia. Introdução ao Estudo da Radiestesia e Radiônica. Editor: Ponto Cosmopolitana. 2016. 186 P.

[5] Valente, Manoela Costa Lima. A Radiestesia e seu uso Terapêutico. Editor: Madras Editora. 2022. 152 P.

[6] Scofield Tony. Patents Relating to Radionics and Dowsing. https://www.radionic.co.uk/PDFs/patents.pdf

[7] Radionic // Radiesthesia // Dowsing. http://www.rexresearch.com/radionics/radionics.htm

[8] Patent GB 1573007. G01R 29/00. Borgni Jean. Pendulums for radiesthesia or water divining. Filed 10 Dec. 1976, Publ. 13 Aug. 1980.

[9] Patent FR 2592961 (A1). G01V 9/00. Borgni Jean. Radioelectric pendulum and electronic components for dowsing (radiesthesia) Prior. 1986-01-10. Publ. 1987-07-17.

[10] Patrovsky V. Elektronicka virgule? Amaterske Radio (CZ). 1987. № 4. S. 134–135.

[11] Tsakov M. Radioestesia eletrônica. Rádio, Televisão, eletrônica (BG). 1989. № 8. Pp. 18–19; Amaterske Radio. 1989. № 2; Radioamador. 1992. № 12. P. 19.

[12] Atanasova I. Aerion Detector. Designer jovem (BG). 1988. № 10. P. 27; Rádio, Televisão, eletrônica (BG). – 1987. – № 11. – C. 36; Amaterske Radio pro konstruktéry (BG). 1987. № 2. S. 78–79.

[13] Shustov M.A., Protasevich E.T. Indicação aeroiônica de zonas energeticamente estressadas. Boletim de radiestesia (RU). 1997. № 3(7). Pp. 6–8.

[14] Shustov M.A., Shustov A.M. Electronic Circuits for All. London: Elektor International Media BV, 2017. 397 p.; Elektronika za sve: Priručnik praktične elektronike. Niš: Agencija EHO, 2017; 2018. 392 St. (Serbia).

[15] Malakhov A. Sonda-Indicador de campo. Para ajudar o radioamador. Edição 80. Moscou: DOSAAF, 1978. Pp. 27–30.

[16] Shustov M.A. Relé gradiente. Radioamador (BY). 2000. № 10. Pp. 28–29.

[17] Shustov M.A. Métodos de equipamentos para identificação de anomalias subterrâneas. Fenômenos de passagem rápida não periódicos no meio ambiente: Teses de relatórios da Escola Interdisciplinar de Ciência e Tecnologia de toda a União. escola-seminário. 18–24.04.1988. Tomsk, TPU, 1988. Capítulo III. Pp. 175–177.
