Introdução à plataforma de sensor de saúde MAXREFDES103 - Os relógios fitness estão sendo cada vez mais usados em nosso dia a dia. Além de monitorar nossos sinais vitais, esses dispositivos podem detectar passos de caminhada, padrões de sono e distâncias de corrida. Neste artigo, discutiremos o que há dentro de um relógio de fitness e como começar a usar a plataforma de sensor de saúde Maxim MAXREFDES103.
Publicado em 8 de março de 2022. Tradução para o INCB com permissão da Mouser Electronics
Por Rafik Mitry, Mouser Electronics
Materiais e recursos do projeto
Softwares e Ferramentas:
MAXREFDES103 Complete Eval Pckg, 4.2.0
PC
telefone Android
Visão geral da tecnologia do projeto
O Maxim MAXREFDES103 (Figura 1) é uma banda de sensor de saúde baseada no pulso integrada com um sensor óptico de frequência cardíaca e SpO2 (MAX86141). Os dados do sensor podem ser transmitidos através de Bluetooth® Low Energy para um telefone Android® ou PC GUI para demonstração e avaliação.

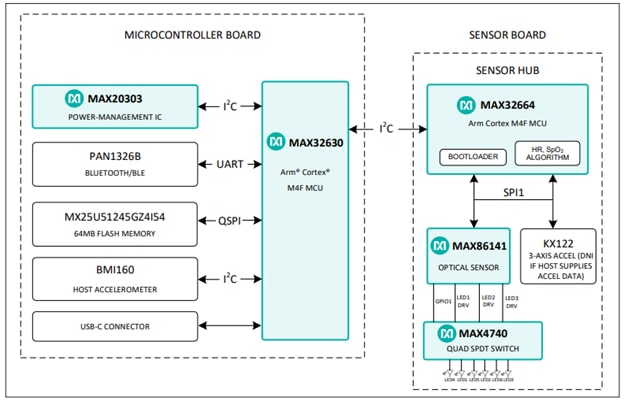

Em comum com outros wearables, ele possui três componentes principais do sistema: um microcontrolador, uma placa de sensor e um módulo de RF. O MAXREFDES103 inclui o hub do sensor MAX32664C, que possui o microcontrolador MAX32664 e o sensor óptico MAX86141 responsável pelas medições de frequência cardíaca e SpO2 (Figura 2).
Olhando mais de perto a operação do sensor:

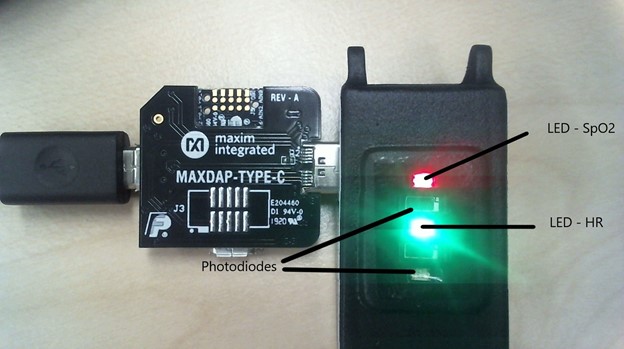

Na parte inferior da faixa do sensor de integridade (Figura 3), há dois LEDs e dois fotodiodos. Um LED emite uma luz vermelha usada para medir o SpO2, e o outro emite uma luz verde, que é usada para medir a frequência cardíaca. Os LEDs emitem luz para a pele do corpo humano, e os fotodiodos capturam a luz refletida e a enviam para o MCU, que a traduz com a ajuda de um algoritmo em dados significativos. O sangue absorve a luz, então podemos detectar mudanças no fluxo sanguíneo com a luz refletida. Este processo é chamado de Fotopletismografia (PPG). O sinal de tensão que recebemos do PPG é proporcional à quantidade de fluxo sanguíneo que flui pelos vasos sanguíneos.
Na última etapa, os dados são enviados via I2C para o host MCU, o MAX32630, e então enviados via BLE para um dispositivo móvel.
Configuração de hardware

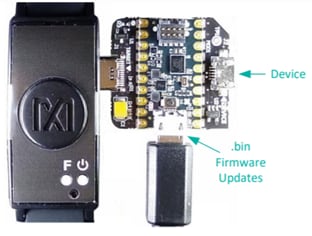

A montagem do hardware é simples. O MAXREFDES103 contém tudo dentro, desde os sensores até o AFE e MCU. Mas para programá-lo, precisamos conectar a placa adaptadora MAXDAP-TYPE-C através do conector USB-C, conforme a figura abaixo (Figura 4).
Configuração do Software
Instalando a GUI do Maxim DeviceStudio para PC:
1. Baixe o pacote de versão de software mais recente da página da Web da Maxim, que pode ser encontrada em 'Desenvolvimento de Software'. Em seguida, descompacte a pasta.
2. Navegue na pasta baixada para a subpasta 'Maxim Device Studio Windows 10 & Windows 7 PC GUI Installers'
3. Clique e execute o instalador 'SetupHSP_EvKit_5.8.4.5_Win10.msi'
4. Aceite os termos e clique em 'Instalar' seguido de 'Concluir'.
Atualizando o firmware da placa:
1. Conecte a placa como mostrado na Figura 4.
2. Aguarde o Windows instalar seus drivers. Então, você deve vê-lo como um dispositivo em seu PC (Figura 5).
3. Arraste e solte o arquivo 'mbed-os_HSP2SPO2_4_2_1.bin', localizado no pacote de versão do software baixado na pasta 'MAX32630 Microcontroller Host Firmware' na unidade DAPLINK no PC. Isso atualizará o firmware do host para o MAX32630.
4. Por fim, pressione e solte o botão de reinicialização na placa do adaptador MAXDAP-TYPE-C para reiniciar a banda de saúde. A Figura 6 mostra onde o botão está localizado.
Atualização do firmware do algoritmo do hub do sensor MAX32664:

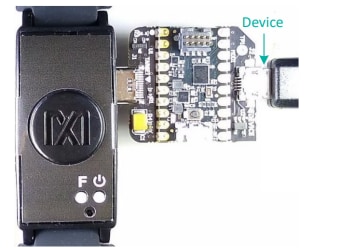

1. Mude o Micro-USB para a porta do dispositivo. Veja a imagem abaixo (Figura 7):
2. Abra o aplicativo Maxim DeviceStudio PC GUI Windows
3. Selecione 'Serial over USB/Bluetooth' em Scan Mode e clique em 'Scan'

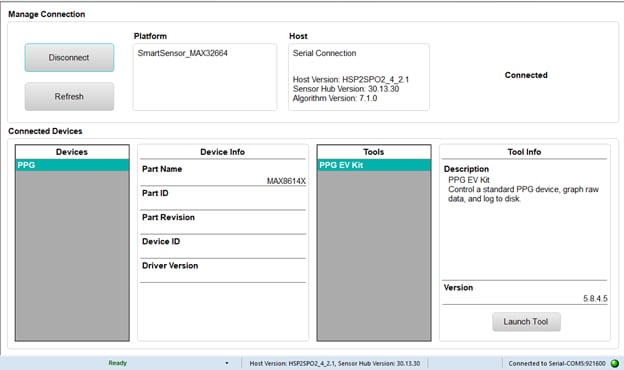

4. Após uma conexão bem-sucedida, é assim que a GUI deve ficar (Figura 8):

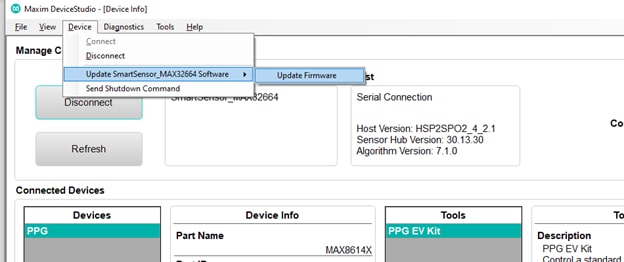

5. Clique em 'Device' → 'Update SmartSensor_MAX32664 Software' → 'Update Firmware' (Figura 9)
Navegue até o pacote de lançamento do software baixado e abra a pasta 'Firmware de algoritmo do biossensor MAX32664C criptografado para aplicativos vestíveis produz frequência cardíaca e oxigênio no sangue (SpO2)'. Em seguida, selecione o arquivo .msbl: 'MAX32664C_HSP2_WHRM_AEC_SCD_WSPO2_Z_30.13.30' e clique em abrir.
6. Uma mensagem de aviso aparecerá, clique em OK.
7. Agora, o algoritmo incorporado para frequência cardíaca e medição de SpO2 será carregado no dispositivo.
Configuração da Conexão Bluetooth
Conectando-se à GUI do Maxim DeviceStudio no Windows 10:
1. Desconecte a conexão serial para poder se conectar via BLE

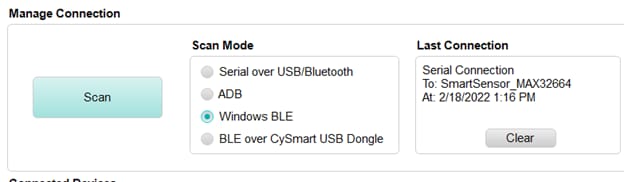

2. Selecione 'Windows BLE' e clique em 'Digitalizar'.
3. Selecione o dispositivo com o nome HSP2SPO2_X_X.X e clique em Conectar.
Iniciando a Medição PPG no Windows:
1. Após uma conexão bem-sucedida, clique em 'Iniciar ferramenta' para iniciar a medição de dados.

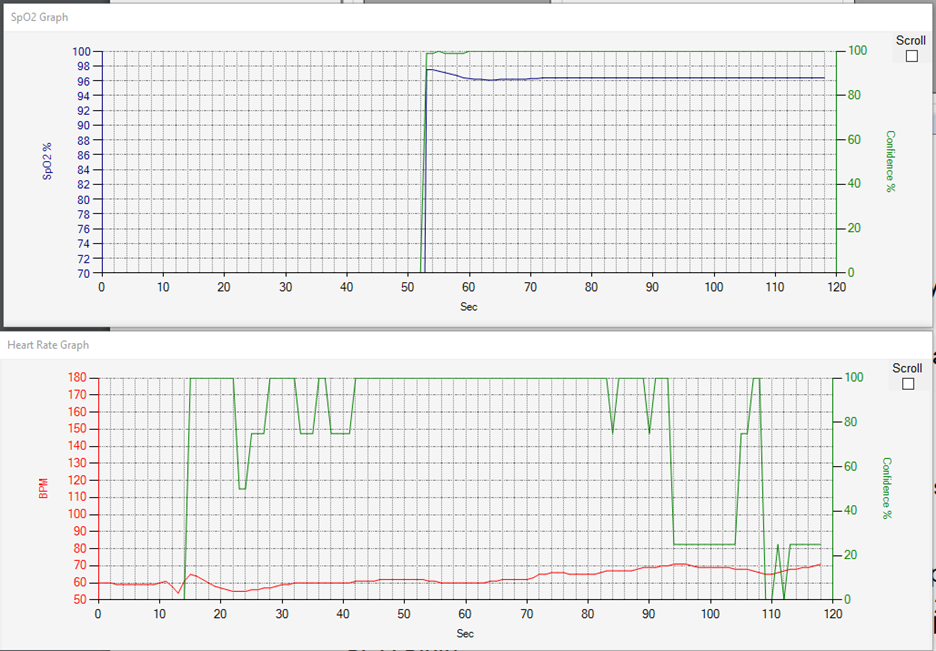

2. Ative o HRM Graph e o SpO2 Graph e clique em 'Start Monitoring'.
3. Depois de alguns segundos, você deve começar a ver os dados chegando.
Instalando o aplicativo Android GUI:
1. Conecte um telefone Android ao seu PC via USB.
2. No seu telefone Android, ative a opção de transferência de arquivos via USB. Depois de ativado, você pode ver seu dispositivo no explorador de arquivos do Windows.
3. Abra o File Explorer e navegue até a pasta 'Download'.
4. Abra outro explorador de arquivos em seu PC, navegue até o pacote de versão do software Maxim que baixamos anteriormente e navegue até a pasta 'Maxim Wellness Android Application'.
5. Descompacte a pasta 'Maxim_Wellness_Suite_v4.3.0.zip' e abra-a.
6. Arraste e solte o arquivo 'wellness_suite_v4.3.0.apk' para a pasta de download do seu telefone.

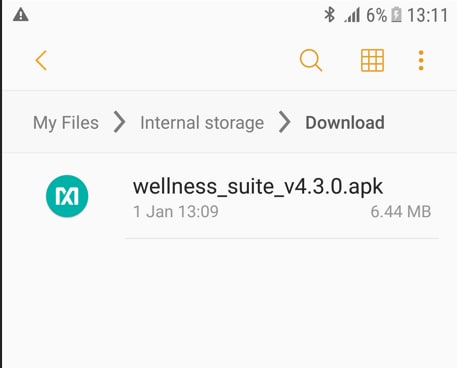

7. Use o explorador de arquivos para navegar para onde o arquivo .apk foi movido em seu telefone.

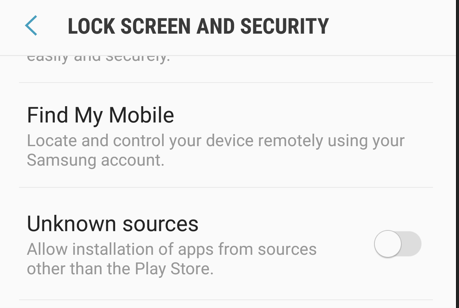

8. Antes de executar o arquivo .apk, verifique se você tem a opção de instalar aplicativos de fontes desconhecidas em seu telefone ativado
9. Por fim, clique e execute o arquivo .apk e o aplicativo Maxim Wellness será instalado.
Iniciando a medição PPG no telefone Android:
1. Execute o aplicativo Maxim Wellness.
2. Conceda as permissões de localização do aplicativo.

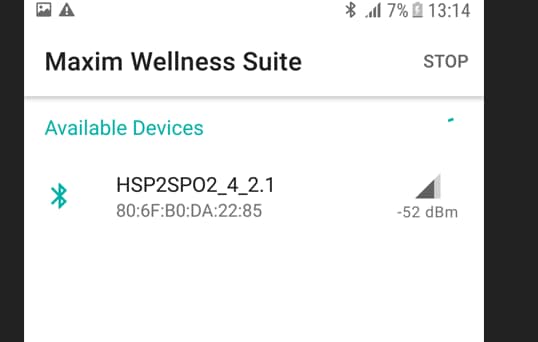

3. Clique em Digitalizar e conecte-se ao seu dispositivo.

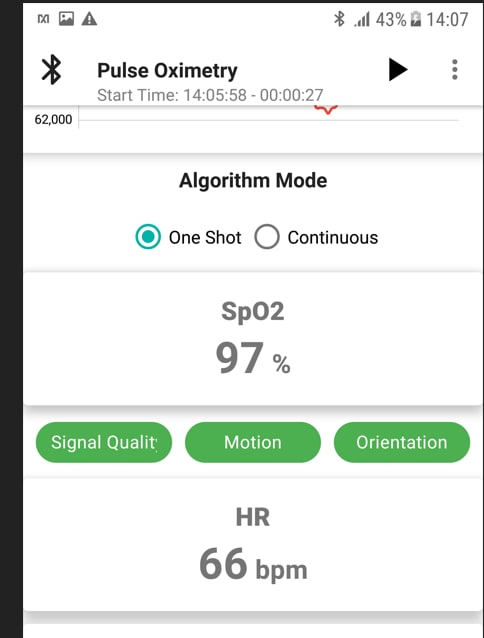

4. Por exemplo, para testar a funcionalidade, mediremos o SpO2. No menu principal, clique em Oximetria de pulso.
5. No canto superior direito, clique no ícone de reprodução para começar a medir o nível de SpO2 e a frequência cardíaca.
Conclusão
A Plataforma de Sensor de Saúde MAXREFDES103 é um kit ideal para começar a desenvolver aplicativos de monitoramento de saúde. O kit tem todo o hardware integrado e está pronto para ser usado assim que sai da caixa. A Maxim oferece uma variedade de algoritmos, incluindo aqueles para medir a frequência cardíaca e os níveis de oxigênio no sangue, para ajudar os designers a desenvolver aplicativos de monitoramento de saúde de maneira rápida e fácil.
