Os osciladores de baixa e alta frequência podem ser usados em muitos experimentos envolvendo biônica. Usando um oscilador, o leitor pode testar como os seres vivos reagem a certas vibrações estressantes, estimular as plantas a crescerem mais rapidamente ou determinar como as flores e frutas reagem a certos testes. Como a influência de muitos tipos de vibrações nos seres vivos não é bem conhecida, este projeto oferece uma boa oportunidade para descobrir algo novo.
Em projetos anteriores, trabalhamos com osciladores que geravam sons, ultrassons e campos elétricos e magnéticos. Aqui, vamos fornecer a um circuito mais recursos que podem ser usados em experimentos e aplicativos que interagem com seres vivos.
Experimentos e aplicações em biônica
O curioso leitor usar o oscilador descrito aqui para ver quantos seres vivos reagem a campos de média e alta frequência. Ele também pode usá-lo em insetos ou plantas para ver como eles mudam seus hábitos ou crescimento.
O circuito
Depois de descrever outros circuitos neste livro, essa configuração adicional é dedicada à geração de altas frequências que variam de 100 kHz a 20 MHz. O circuito é um oscilador Hartley, gerando até S watts de sinais de alta frequência que variam de 100 kHz a 20 MHz, dependendo da bobina (L1).
Em um oscilador Hartley. L1 e CV determinam a frequência dos sinais gerados pelo circuito. C2 e R I formam a rede de feedback que mantém o oscilador funcionando.
O sinal gerado pelo circuito é captado de uma segunda bobina na mesma forma de L1. Esta bobina atua como o secundário de um transformador, onde L1 é o primário.
A fonte de alimentação vem de uma bateria ou fonte com tensões de saída variando de 6 a 12 volts. A corrente drenada máxima é em torno de 800 miliamperes e depende da tolerância dos componentes e do ganho do transistor.
Como construir

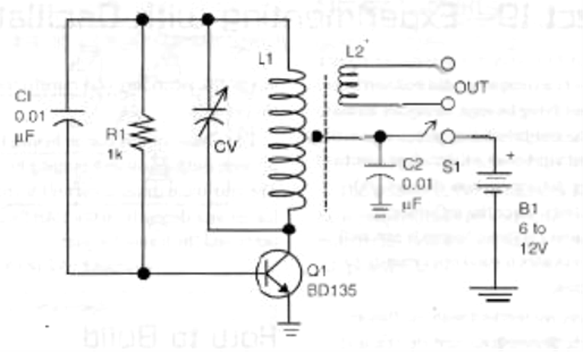

A Figura 1 mostra o diagrama para o oscilador de média / alta frequência. O circuito pode ser montado usando uma pequena placa de circuito impresso (PCB), mas o gênio do mal, sem os recursos para fazer uma PCB, pode usar outras técnicas, como uma placa sem solda ou mesmo uma régua de terminais.

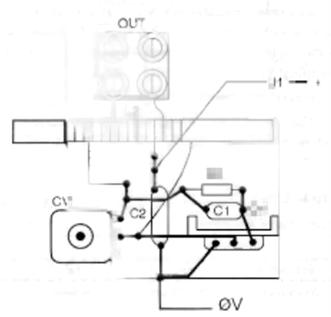

A Figura 2 mostra um PCB para este projeto.
As bobinas (L1 e L2) dependem da frequência. Suas características são fornecidas na Tabela 1.
Tabela 1 - Características da bobina
L2 (espiras)503015108
| Frequência | L1 (espiras) |
| 100 a 500 kHz | 75 + 75 |
| 500 a 1 500 kHz | 50 + 50 |
| 1.5 a 4 MHz | 25 + 25 |
| 4 a 10 MHz | 15 + 15 |
| 10 a 20 MHz | 10 + 10 |
As bobinas são feitas com fio de 26 a 30 AWG em uma haste de ferrite de 15 a 20 centímetros de comprimento e diâmetro de 0,8 a 1 centímetro. Além disso, L2 é colocado em L1.

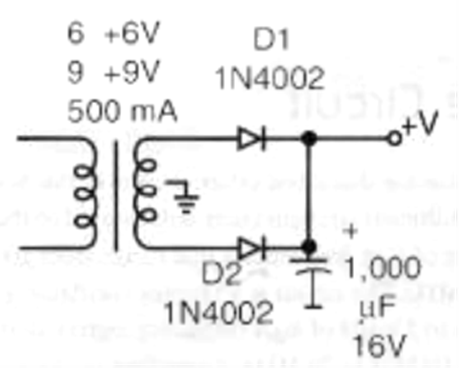

CV é um capacitor variável comum, como os encontrados em rádios AM antigos. A capacitância máxima deve variar entre 200 e 400 pE. O transistor é montado em um dissipador de calor e uma fonte de alimentação adequada para este oscilador é fornecida na Figura 3.
Testando e usando
O teste é muito fácil. Basta colocar um receptor de rádio que possa sintonizar a frequência do oscilador próximo ao circuito. Qualquer receptor de ondas curtas sintonizado das bandas de onda longa (LW) para onda curta (SW), pode ser usado no teste de acordo com a bobina utilizada.
Coloque o oscilador próximo ao receptor e ligue S1. Sintonize CV. O sinal produzido pelo oscilador será ouvido como um vento no alto-falante do receptor. O alcance dependerá da sensibilidade do receptor, mas não será superior a alguns metros.
Como o circuito drena uma alta corrente, não use células AA. Use quatro células C ou D. Para experimentos de longo prazo, use a fonte de alimentação sugerida na Figura 3.
Lista de Peças
Peças Requeridas
Q1: transistor de silício NPN de média potência BD135
L1 / L2: Bobinas (ver texto)
R1: resistor de 1 kΩ x 1/2 W, marrom, preto, vermelho
C1: capacitor de cerâmica 0,01 µF
C2: capacitor de cerâmica de 0,1 µF
CV: capacitor variável (ver texto)
Outros: fonte de alimentação ou baterias, haste de ferrite, fios, solda, etc.
Experimentos e aplicações em biônica
Alguns experimentos usando osciladores foram sugeridos em projetos anteriores, mas aqui estão mais alguns.
Experimentos com plantas e insetos

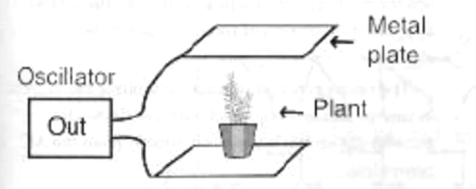

A Figura 4 mostra como aplicar os sinais gerados por este oscilador a amostras por meio de radiação.
Aplicação direta dos sinais

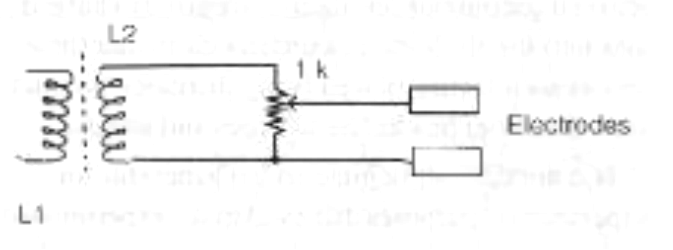

A aplicação direta dos sinais pode ser feita conectando-se os eletrodos ligados à saída do circuito, conforme mostrado na Figura 5.
Este circuito inclui um controle de amplitude que regula a quantidade de energia enviada aos espécimes. A potência na saída do circuito pode chegar a um determinado número de watts, o que seria suficiente para matar pequenas criaturas e plantas. Certifique-se de não aplicar o sinal a humanos.
