A configuração básica do Oscilador de Ponte de Wien ou Oscilador por Ponte de Wien é mostrada na figura 1. Este circuito produz sinais senoidais numa faixa de frequências de alguns hertz a algumas dezenas de quilohertz. Nas aplicações práticas recomenda-se o uso de C1=C2 e R1=R2.

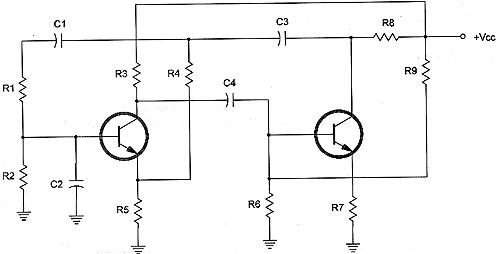

Figura 1 – Oscilador de Ponte de Wien com transistores NPN.
Formula 1
Onde : f é a frequência em hertz (Hz)
R1 e R2 são as resistências em ohms (?)
C são as capacitâncias em Farads (F)
? é a constante 3.1416
Exemplo de aplicação:
Calcule a frequência de um oscilador por Ponte de Wien onde C1=C2= 20 nF e R1=R2=20 k?.
Dados: R1=R2 = 20 k?
C1 = C2 = 20 nF

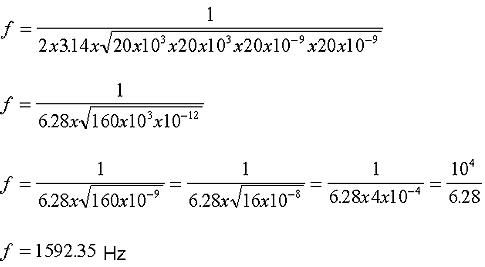

Usando a formula:
Obs: O mesmo tipo de oscilador pode ser elaborado com transistores de efeito de campo ou amplificadores operacionais, valendo as mesmas fórmulas dadas aqui.
