Detecte fontes de radiação infravermelha modulada, como controles remoto, verificando sua intensidade e sua origem. Este simples detector é bastante sensível e é alimentado por pilhas comuns.
O detector que apresentamos detecta infravermelho modulado, reproduzindo a modulação num pequeno alto-falante.

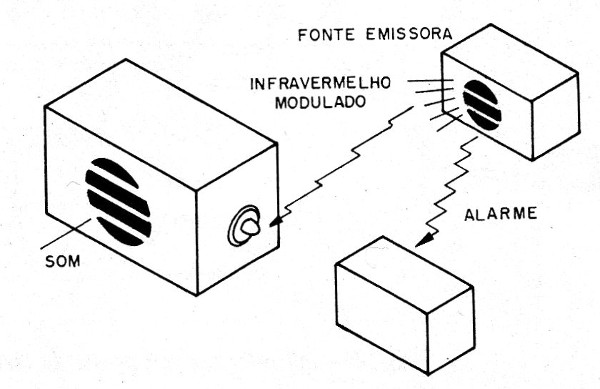

Uma das utilidades possíveis é como verificador de funcionamento de controles remotos, conforme mostra a figura 1.
![Figura 1 – Utilizando o pesquisador
Figura 1 – Utilizando o pesquisador](/images/stories/artigo2019/art1802_0001.jpg)
A sensibilidade do circuito é elevada, graças ao uso de um amplificador operacional de grande ganho e um foto-transistor comum como sensor.
O circuito também poderá detectar outras fontes de luz modulada, pois o sensor não responde apenas aos infravermelhos.
O sensor usado pode ser qualquer foto-transistor comum, inclusive aproveitado de velhos televisores analógicos fora de uso com controle remoto.
Para maior seletividade, pode ser usado um filtro infravermelho que pode ser encontrado em televisores antigos na frente do sensor.

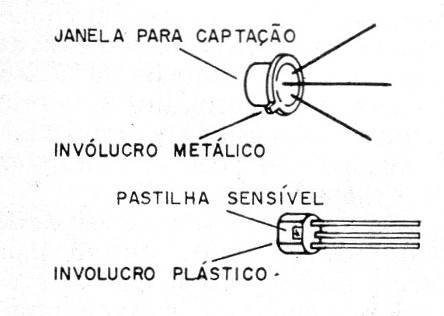

Na figura 2 temos alguns tipos de foto-transistores comuns que podem ser utilizados neste projeto.
![Figura 2 – Foto-transistores comuns
Figura 2 – Foto-transistores comuns](/images/stories/artigo2019/art1802_0002.jpg)
Montagem

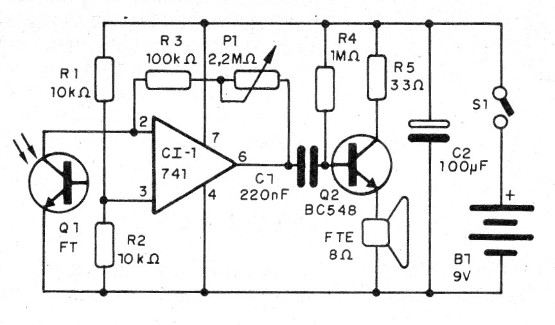

Na figura 3 temos o diagrama completo do pesquisador infravermelho.
![Figura 3 – Diagrama do pesquisador infravermelho
Figura 3 – Diagrama do pesquisador infravermelho](/images/stories/artigo2019/art1802_0003.jpg)

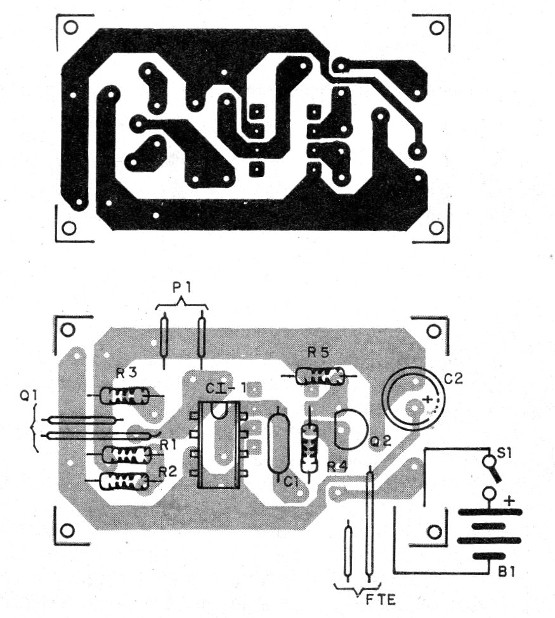

A placa de circuito impresso para a montagem é mostrada na figura 4.
![Figura 4- Placa de circuito impresso para a montagem
Figura 4- Placa de circuito impresso para a montagem](/images/stories/artigo2019/art1802_0004.jpg)
Na montagem, observe a posição do circuito integrado, do transistor e do foto-transistor.
Os resistores são de 1/8 W com qualquer tolerância e o capacitor eletrolítico para 6 V ou mais.

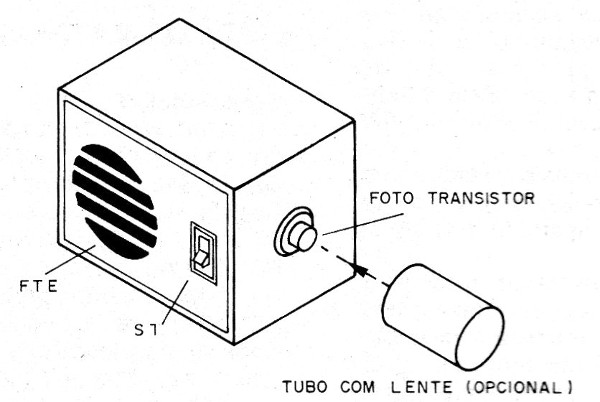

O alto-falante é pequeno e uma caixa como a mostrada na figura 5 pode ser utilizada.
![Figura 5 – Caixa para a montagem
Figura 5 – Caixa para a montagem](/images/stories/artigo2019/art1802_0005.jpg)

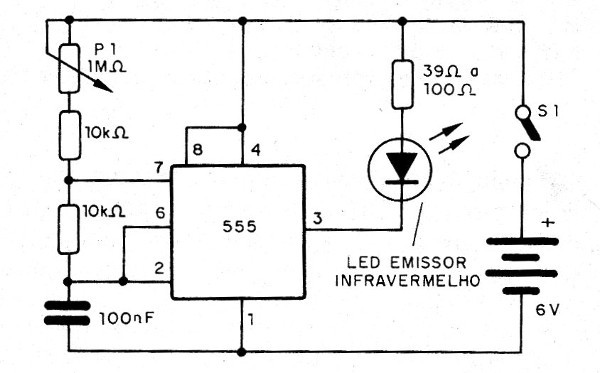

Na figura 6 temos um emissor infravermelho que pode ser usado para testar o pesquisador.
![Figura 6 – Um transmissor infravermelho de teste
Figura 6 – Um transmissor infravermelho de teste](/images/stories/artigo2019/art1802_0006.jpg)
O par pode ser usado num sistema experimentação de comunicação telegráfica por infravermelho, bastando substituir S1 do transmissor por um manipulador.
CI-1- 741 – circuito integrado
Q1 – Qualquer foto-transistor
Q2 – BC548 – transistor NPN de uso geral
S1 – Interruptor simples
B1 – 9 V – bateria
P1 – 2M2 ohms – potenciômetro
FTE – 4 ou 8 ohms – pequeno alto-falante
R1, R2 – 10 k ohms – resistores – marrom, preto, laranja
R3 – 100 k ohms – resistor – marrom, preto, amarelo
R4 – 1 M ohms – resistor – marrom, preto, verde
R5 – 33 ohms – resistor – laranja, laranja, preto
C1 – 220 nF – capacitor cerâmico ou poliéster
C2 – 100 uF – capacitor eletrolítico
Diversos:
Placa de circuito impresso, conector de bateria, caixa para montagem, fios, solda, etc.
