Este circuito faz com que um conjunto de lâmpadas incandescentes formando uma barra pisque acompanhando o som de um amplificador. O circuito pode ser usado em salões de festas, conjuntos musicais e teatro.
As lâmpadas incandescentes já não são mais usadas em iluminação, mas podemos encontrar ainda os tipos colorido para decoração.
O circuito apresentado utiliza estas lâmpadas para se obter um efeito de barra móvel, como em muitos aparelhos de som, mas num tamanho muito maior.
O circuito suporta até 100 W por canal, o que significa que várias barras podem ser acionadas ao mesmo tempo, utilizando lâmpadas menores.
Com lâmpadas de 25 W poderemos ter até 4 barras, sem problemas de sobrecarga.
O circuito utiliza SCRs para controlar a lâmpadas, o que torna a configuração bastante barata e fácil de montar.
No entanto, a comutação rápida dos SCRs tende a gerar ruídos que podem aparecer em amplificadores, receivers e outros aparelhos, sendo conveniente utilizar um filtro.

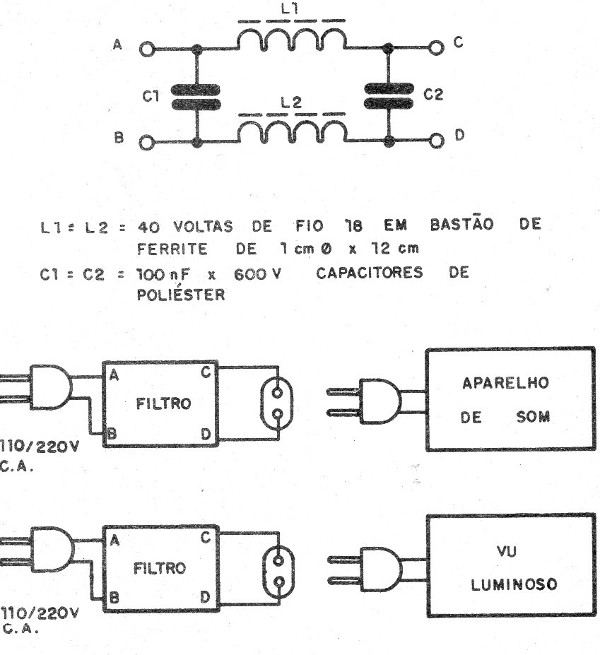

Este filtro é mostrado na figura 1, onde também damos os detalhes das bobinas.
![Figura 1 – O filtro para o aparelho
Figura 1 – O filtro para o aparelho](/images/stories/artigos2018/art1715_0001.jpg)
Como Funciona
Uma rede de diodos polarizados no sentido direto forma um divisor de tensão em que cada ponto tem uma tensão de 0,6 V a 0,7 V maior do que o anterior.
Assim, aplicando o sinal de áudio através de um transformador, a tensão do sinal se divide pelo circuito de modo que temos valores escalonados que servem para disparar os SCRs.
Se o sinal for pouco intenso, somente os primeiros diodos terão tensão suficiente para disparar os SCRs e assim poucas lâmpadas acenderão.
Com o sinal forte, mais diodos terão tensão suficiente para o disparo e mais lâmpadas acenderão.
Com a oscilação do sinal, os SCRs disparados também acompanharão de modo que as lâmpadas produzirão um efeito semelhante a uma barra que corre ou barra móvel.
O circuito funciona tanto na rede de 110 V como 220 V, bastando apenas escolher os SCRs apropriados, sufixo B ou D para a rede de 110 V e D para a rede de 220 V.
Montagem

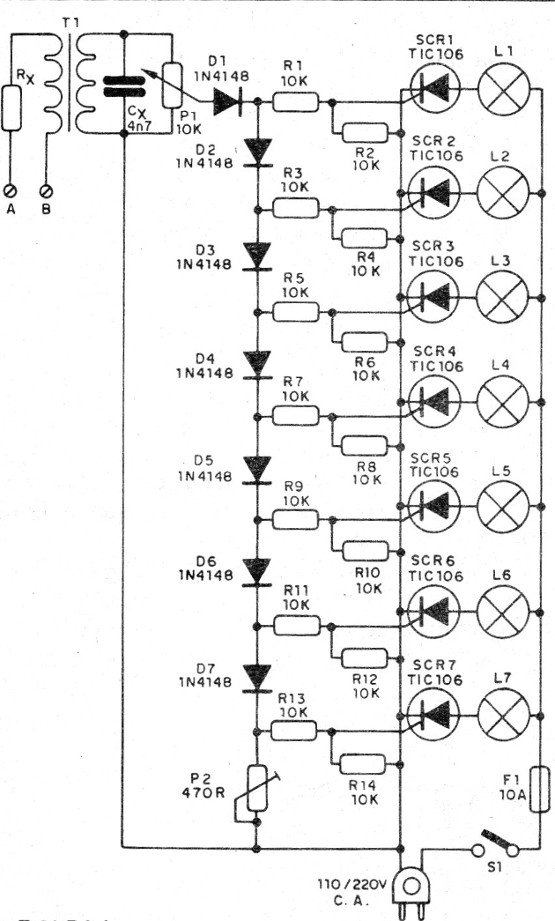

Na figura 2 temos o diagrama completo do VU Luminoso Gigante.
![Figura 2 – Diagrama do VU Gigante
Figura 2 – Diagrama do VU Gigante](/images/stories/artigos2018/art1715_0002.jpg)

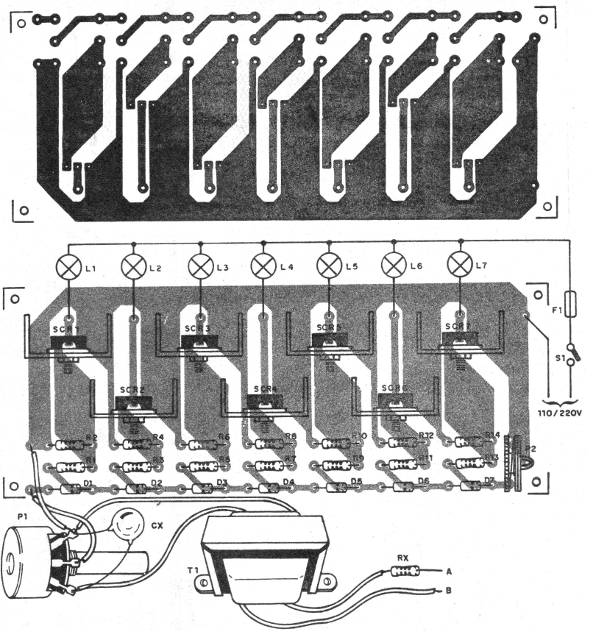

A montagem deve ser feita numa placa de circuito impresso com a disposição de componentes mostrada na figura 3.
![Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem](/images/stories/artigos2018/art1715_0003.png)
Os SCRs devem ser dotados de dissipadores de calor de acordo com a potência das lâmpadas controladas.
Em geral, pequenas chapinhas dobradas meu servem.
Na montagem, observe as posições dos SCRs e a polaridade dos diodos.
O transformador pode ser qualquer pequeno transformador de fonte com secundário de 6 a 12 V e corrente de 200 a 600 mA.

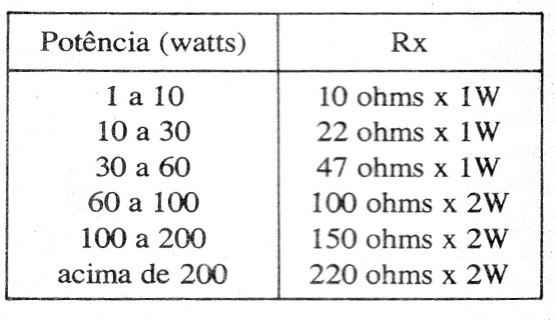

No secundário de baixa tensão deve ser ligado um resistor que depende da potência do amplificador, conforme a tabela dada a seguir.
![](/images/stories/artigos2018/art1715_0004.jpg)
O potenciômetro serve de ajuste para o ponto de funcionamento, conforme o volume da música.
Os resistores são de 1/8 W com qualquer tolerância e o único capacitor tem um valor que depende da resposta de frequência desejada.
Capacitores menores fazem com que o circuito tenda a responder mais aos sons agudos.

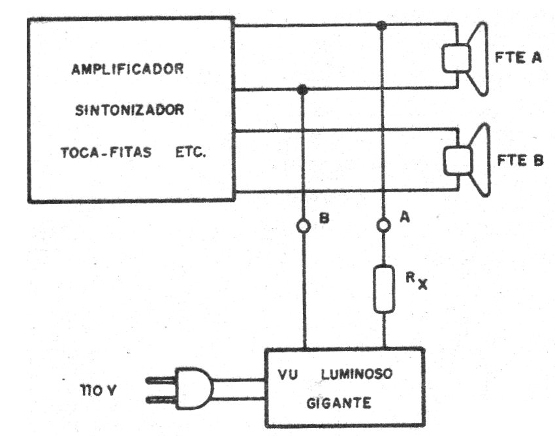

Na figura 4 temos o modo de se fazer a conexão do aparelho a um dos canais de um amplificador.
![Figura 4 – Conexão ao amplificador
Figura 4 – Conexão ao amplificador](/images/stories/artigos2018/art1715_0005.png)
Para uma versão estéreo, ligue um circuito a cada um dos canais do amplificador.
Para testar, ajuste P1 e P2 para obter a melhor faixa de acionamento.
Para usar, a cada mudança de volume do amplificador, P1 deve ser reajustado.
SCR1 a SCR7 – TIC106 B ou D – ver texto
D1 a D7 – 1N3148 – diodos de uso geral
T1 – Transformador – ver texto
Rx – ver tabela e texto
L1 a L7 – Lâmpada incandescentes de 5 a 100 W
P1 – 10 k ohms – potenciômetro
P2 – 470 ohms - trimpot
R1 a R14 – 10 k ohms – resistores – marrom, preto, laranja
S1 – Interruptor simples
FI – Fusível de acordo com a quantidade de lâmpadas – 5 a 10 A
Diversos:
Placa de circuito impresso, radiadores para os SCRs, soquetes para as lâmpadas, cabo de força, suporte para fusível, caixa para montagem, fios, solda, etc.
