Este simples projeto experimental TTL faz com que dois LEDs pisquem nas frequências determinadas pelos capacitores e pelo ajuste. Os pisca-piscas são independentes, podendo funcionar em sinalização ou decoração.
O simples pisca-pisca experimental tem baixo consumo e deve ser alimentado com 5 V.
Um pequeno ajuste da frequência é conseguido através dos trimpots.

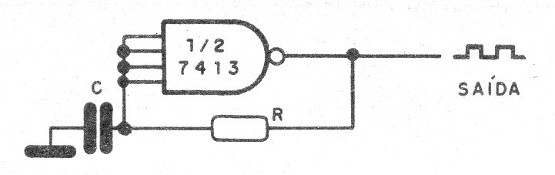

O circuito se baseia numa configuração básica muito simples que é mostrada na figura 1.
Trata-se de um oscilador RC cuja fórmula para cálculo de frequência pode ser encontrada na nossa seção de Matemática Para Eletrônica.

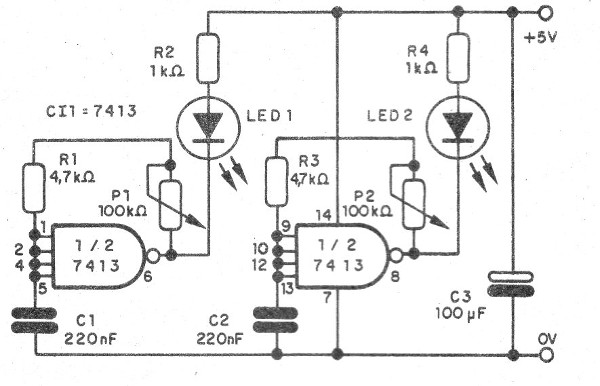

O circuito completo do pisca-pisca é mostrado na figura 2.

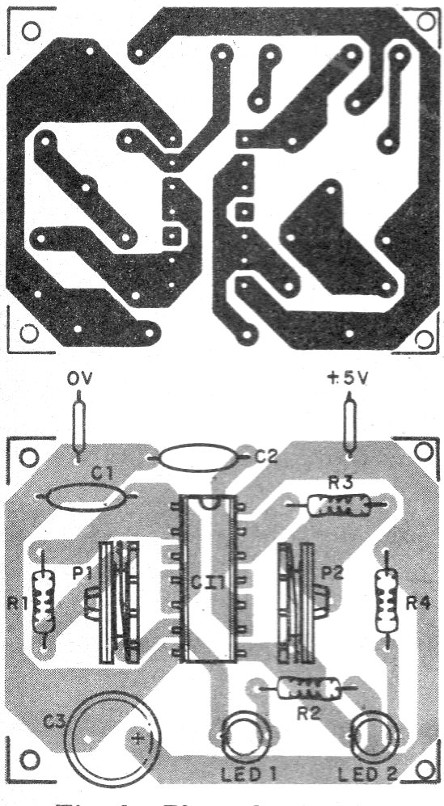

A montagem pode ser feita numa pequena placa de circuito impresso com o padrão mostrado na figura 3.
É claro que, como se trata de montagem experimental ela também pode ser implementada com base numa matriz de contatos.
Na montagem, observe a posição do circuito integrado e polaridade do LED.
Os resistores são de 1/8 W com qualquer tolerância.

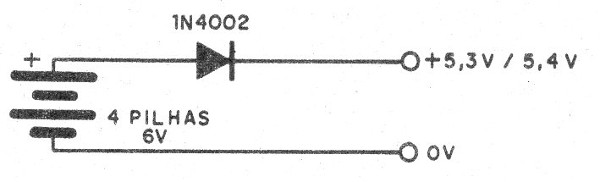

Para obter uma tensão compatível para alimentar o circuito com pilhas, use um diodo em série com 4 pilhas, conforme mostra a figura 4.

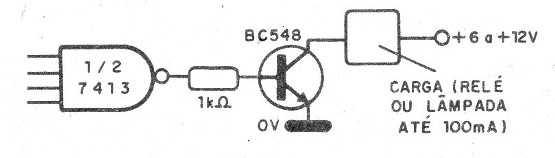

Para obter mais potência para acionar uma carga de modo intermitente ou mesmo pequenas lâmpadas incandescentes, use o circuito da figura 5.
Para testar, basta ligar e ajustar os trimpots para as frequências desejadas.
CI-1 – 7413 – circuito integrado TTL
LED1, LED2- LEDs comuns de qualquer cor
R1, R3 – 4k7 ohms – resistores – amarelo, violeta, vermelho
R2, R4 – 1 k ohms – resistores – marrom, preto, vermelho
P1, P2 – 100 k ohms – trimpots
C1, C2- 220 uF x 6 V ou mais – capacitores eletrolíticos
C3 – 100 uF x 6 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso, fios, solda, etc.
