Este é um projeto experimental digital para ser montado em matriz de contatos. As finalidade é mostrar como é possível usar apenas um sensor para ligar e desligar LEDs ou fazer seu acionamento de modo alternado.
Descrevemos uma montagem interessante para ilustrar aulas no curso técnico ou mesmo servir de trabalho prático para os estudantes de eletrônica digital.
Com um toque no sensor comutamos os LEDs ligados na saída que são acionados por um circuito biestável.
O circuito tem por base o conhecido 4093 em que as quatro portas são ligadas de modo a formar um flip-flip.

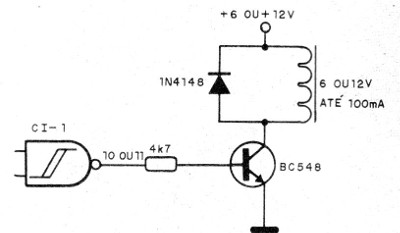

Nas saídas do flip-flop são ligados dois LED, mas temos a opção de também fazer o acionamento de relés, conforme mostra a figura 1.

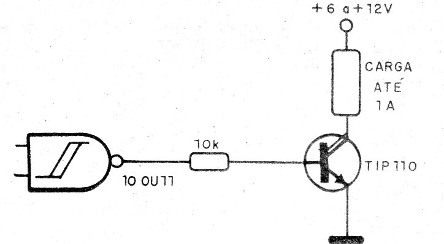

Outra possibilidade, mostrada na figura 2, consiste em se fazer o acionamento de uma carga de potência utilizando um transistor.
A alimentação pode ser feita com tensão de 6 ou 12 V de pilhas, bateria ou fonte de alimentação.
Nunca use fonte sem transformador.
Montagem

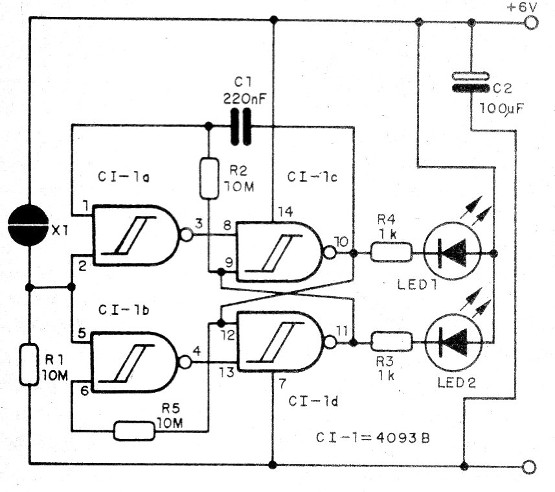

Na figura 3 temos o diagrama completo do biestável de toque.

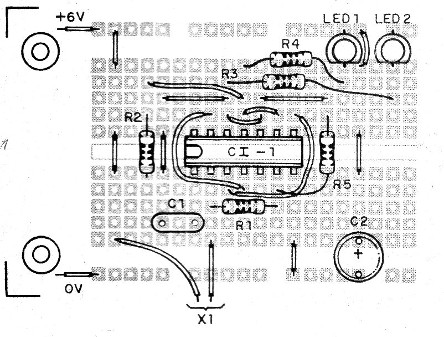

A montagem na matriz de contatos é mostrada na figura 4.
Na montagem observe a posição do circuito integrado ea polaridade dos LEDs, que podem ser de cores diferentes.
O sensor consiste em duas chapinhas de metal ou taxinhas que devem ser tocadas simultaneamente.
Dois fios com as pontas descascadas também servem de sensor.
Os resistores são de 1/8 W com qualquer tolerância.
Para testar, basta ligar o circuito e verificar se o toque no sensor faz a comutação dos LEDs.

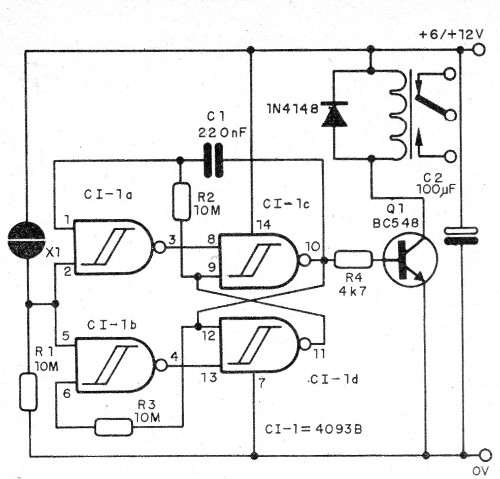

Para a versão com relé, temos o circuito mostrado na figura 5.
Esta versão deve ser montada em placa de circuito impresso para um aplicativo de controle, por exemplo, utilizando-se fonte de alimentação apropriada.

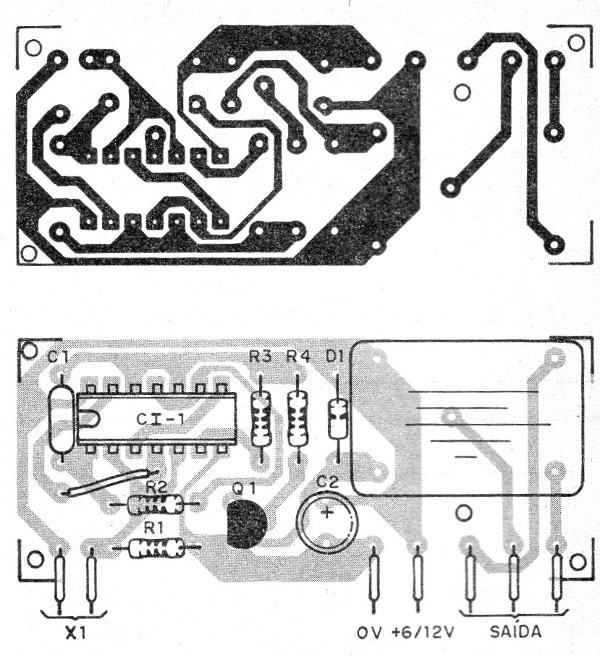

Na figura 6 temos uma sugestão de placa de circuito impresso para esta montagem, se bem que ela também possa ser feita em matriz de contatos.
Esta montagem prevê a utilização de relés sensíveis com base de 5 pinos, mas outros tipos de relés podem ser utilizados, por exemplo, com base DIL para montagem em matriz de contatos.
Versão LED
CI-1 – 4093 – circuito integrado
LED1, LED2 – LEDs comuns de qualquer cor
X1 – Sensor – ver texto
C1- 220 nF – capacitor cerâmico ou poliéster
C2 – 100 uF x 12 V – capacitor eletrolítico
R1, R2, R3 – 10 M ohms – resistores – marrom, preto, azul
R4, R5 – 1 k ohms – marrom, preto, vermelho
B1 – 6 a 12 V – pilhas, bateria ou fonte
Diversos:
Matriz de contatos, fios, solda.
Versão Relé
CI-1 – 4093 – circuito integrado
Q1 –BC548 – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
X1 – Sensor – ver texto
K1 – Relé com bobina de 6 ou 12 V até 100 mA
C1- 220 nF – capacitor cerâmico ou poliéster
C2 – 100 uF x 12 V – capacitor eletrolítico
R1, R2, R3 – 10 M ohms – resistores – marrom, preto, azul
R4 – 1 k ohms – marrom, preto, vermelho
B1 – 6 a 12 V – pilhas, bateria ou fonte
Diversos:
Matriz de contatos, fios, solda.
