Ninguém pode montar aparelhos eletrônicos, reparar ou mesmo entender o seu princípio de funcionamento numa análise se não souber interpretar diagramas. A eletrônica utiliza símbolos padronizados e disposições que devem ser conhecidas de todos. Para os leitores iniciantes, saber como interpretar o diagrama que representa um aparelho eletrônico é essencial. Sem isso, a montagem é impossível, se não houver um desenho com o aspecto real dos componentes, e uma análise para localizar falhas, fazer o ajustes se torna extremamente complicada. Como interpretar diagramas é o assunto deste nosso artigo.

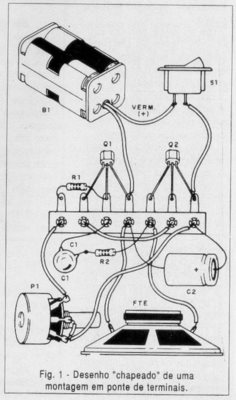

Em revistas técnicas, livros de eletrônica e mesmo manuais de montagens os leitores podem perfeitamente encontrar desenhos que mostram a disposição de todos os componentes de um aparelho numa placa de circuito impresso, ou ponte de terminais e suas conexões. Um desenho deste tipo é mostrado na figura 1, facilitando bastante a montagem ou localização de partes pelos menos experientes.
No entanto, para uma análise de funcionamento, projeto ou mesmo para orientação de um técnico reparador, este tipo de desenho precisa ser complementado. Precisamos ter um desenho que dê mais informações técnicas, como por exemplo o tipo e o valor de cada componente e não simplesmente seu número de ordem como R1, R2, C1, C2, etc.

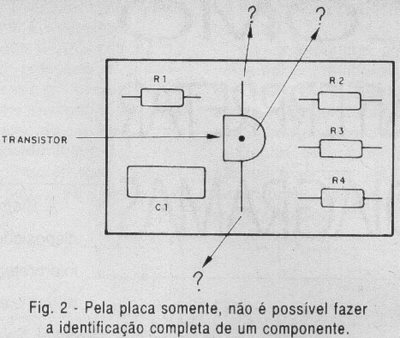

Precisamos, em alguns casos, saber que tensões e formas de onda existem em determinados pontos do aparelho e também qual é a polaridade de ligação de um componente. Um transistor que seja mostrado numa placa da forma indicada na figura 2 não permite que o montador saiba que terminal é a base, o emissor e o coletor, pois além de não estarem indicados, não temos também informações sobre o tipo de transistor que está sendo utilizado no local.
Evidentemente, fazer tudo isso num desenho em que o componente ainda deva ser apresentado com seu aspecto real pode se tornar muito complicado e exigir muito espaço. A solução para este problema consiste em se representar os componentes através de símbolos de tal forma que estes símbolos também possam trazer informações importantes adicionais. Obtemos então o que se denomina de "diagrama esquemático", "diagrama" ou ainda "esquema" de um equipamento eletrônico. Interpretar os símbolos que estes desenhos utiliza é fundamental para qualquer praticante de eletrônica. Vamos dar algumas informações importantes de como o leitor pode chegar a isso.
OS SÍMBOLOS
Os símbolos adotados nos diagramas não precisam ter o aspecto do componente, mas devem "lembrar" este componente de alguma forma. Assim, observamos, em primeiro lugar, que os símbolos usados têm o mesmo número de terminais do componente real.
Um resistor, por exemplo, tem um símbolo com dois terminais ou fios, conforme mostra a figura 3.
Um transistor tem um símbolo com 3 terminais. Um circuito integrado terá tantos terminais quanto sejam os utilizados no dispositivo representado. Em segundo lugar a representação pode também ter algo que se relacione com o funcionamento desse componente. Assim, na simbologia americana, um resistor é representado por uma linha tortuosa, como um percurso que apresenta uma "resistência" para a corrente elétrica.

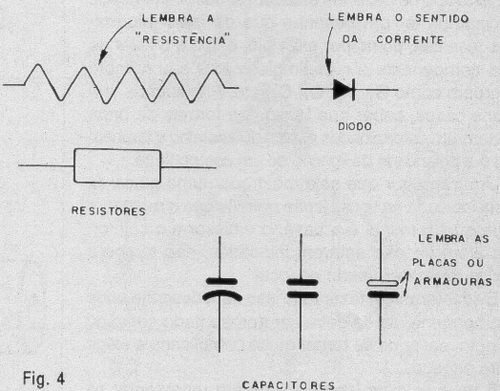

Um diodo é representado por uma seta que indica que a corrente só pode passar num sentido, conforme mostra a figura 4.

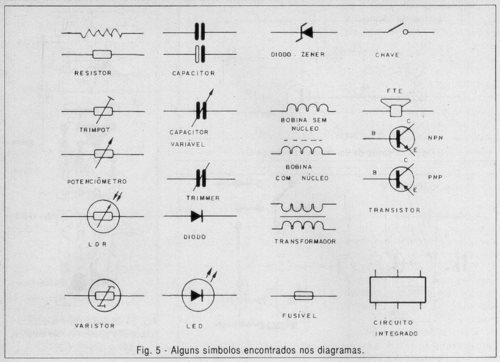

Na figura 5 temos uma relação de símbolos de componentes eletrônicos, da maneira como usamos em nossas publicações.
Variações na simbologia podem ocorrer, dependendo da origem do diagrama. O exemplo mais comum é o do resistor que na nossa simbologia é um retângulo e na simbologia americana e mesmo japonesa é uma linha tortuosa. Para que seja facilitada a identificação dos componentes num diagrama e sua posterior localização no próprio aparelho, por exemplo, numa placa de circuito impresso, é comum atribuir-se no diagrama uma identificação simplificada numa certa ordem.Por exemplo, os resistores são identificados pela letra "R" com um número de ordem. Assim, temos R1, R2, R3, etc. de modo que, a partir de uma lista de materiais, ou do diagrama, não seja preciso colocar todas as características do componente impressas na própria placa.Para os capacitores usamos a letra "C" , para os diodos D, para os transistores Q ou TR, para os circuitos integrados IC ou CI, para os transformadores T, para as bobinas L ou XRF, e assim por diante.O praticante de eletrônica deve memorizar estes símbolos se quiser saber como interpretar um diagrama.
AS LIGAÇÕES
Evidentemente, num aparelho eletrônico, todos os componentes estão interligados de determinadas maneiras, ou seja, formam uma "rede" de ligações que devem ser representadas no diagrama. É justamente na interpretação do modo como são feitas essas interligações que os praticantes de eletrônica encontram as maiores dificuldades.

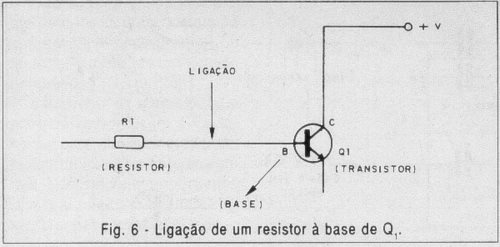

As ligações são representadas nos diagramas por linhas contínuas. Assim, na figura 6 temos um resistor ligado à base de um transistor, e o coletor deste transistor está ligado ao pólo positivo (+V) de uma fonte de alimentação.

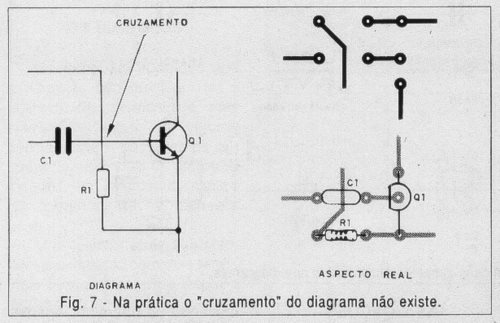

No entanto existem casos de representações de ligações que merecem atenção. O primeiro é o mostrado na figura 7 em que temos duas ligações que se cruzam, sem haver contacto entre elas.
Veja que estas ligações não precisam, na realidade, no aparelho estar se cruzando.
Apenas na representação estas linhas "dizem" que R1 está ligado ao emissor de Q1 enquanto que C1 está ligado à sua base. Na prática, numa placa de circuito impresso, estas ligações não correspondem obrigatoriamente a fios ou trilhas que se cruzam.

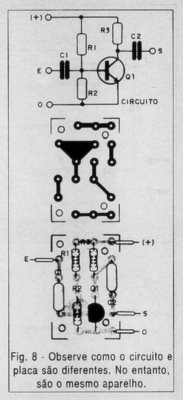

Ocorre apenas, que da forma como o diagrama foi feito, essas ligações aparecem cruzadas. Isso acontece porque a disposição dos componentes num diagrama não precisa ser exatamente a mesma que encontramos no aparelho real.Na figura 8 temos um exemplo disso.
Veja como o diagrama e o aparelho são bastante diferentes. No entanto, o diagrama representa exatamente as ligações e os componentes usados na montagem definitiva.

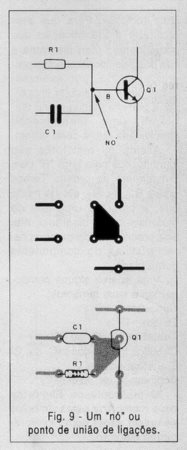

Confira ligação por ligação e ver como isso é verdade. Um outro caso importante das ligações é o caso dos "nós" ou pontos para onde convergem várias ligações, conforme mostra a figura 9.
Na figura vemos que tanto o resistor R1 como o capacitor C1 são ligados à base do transistor. O ponto indica que ali convergem três fios de ligação ou três trilhas da placa.
Veja que, na prática, os pontos de conexão dos componentes não precisam estar no mesmo lugar, mas sim que deve haver contacto elétrico entre eles. É importante que o leitor mais uma vez note que a posição dos componentes no diagrama não precisa ser exatamente a mesma em que eles se encontram na montagem. O diagrama representa as ligações e não as posições. No entanto, pelas ligações, podemos chegar com certa facilidade às posições acompanhando-as com cuidado.

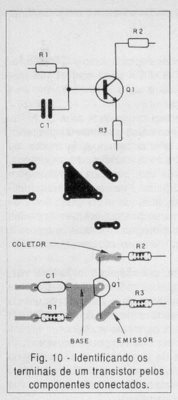

Assim, se sabemos que R1 está ligado à Q1, encontrando R1 numa placa, será fácil seguir suas ligações para chegar até Q1. Também saberemos que o ponto em que a ligação de R1 encontra Q1 corresponde à base deste componente, conforme mostra a figura 10.
CONFERINDO MONTAGENS
Um ponto muito importante para o montador e reparador de aparelhos eletrônicos é saber conferir uma montagem ou examinar uma placa de circuito impresso a partir do seu diagrama. Na realidade o melhor procedimento para se detectar falhas de montagem, encontrar problemas num aparelho é justamente esse. Nossa principal recomendação aos leitores que nos escrevem quando têm problemas com a montagem e não indicação alguma dos sintomas ou do que fizeram (sem isso, como podemos saber o que aconteceu realmente?) é justamente essa: confiram a montagem PELO DIAGRAMA.
Para isso o procedimento é simples:
a. Verifiquem, a partir do diagrama, quais são os componentes que estão ligados a linha positiva de alimentação e terra (0V).

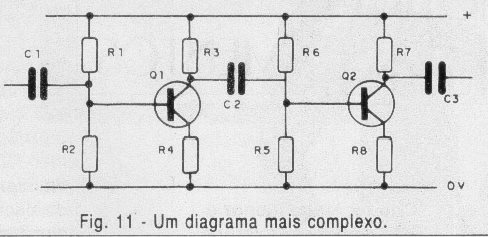

Na figura 11 temos R1, R3, R6 e R7 ao positivo. R2, R4, R5 e R8 estão no 0V.
b) Confira seus valores.
c) Verifique os transistores se estão ligados corretamente (e circuitos integrados, se existirem)
d) Verifique os acoplamentos, ou seja, os componentes por onde passam os sinais. No diagrama C1, C2 e C3 fazem isso.

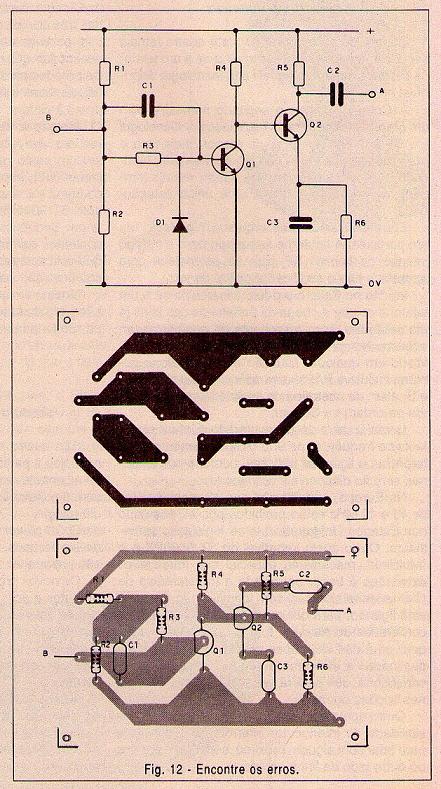

Na figura 12 existem erros de montagem. O leitor seria capaz de verificar esses erros a partir do diagrama?
RESPOSTAS:
a) A entrada de B não está na junção de R1 e R2 mas sim na base de Q1.
b) Falta o diodo D1 na placa de circuito impresso
c) R6 está ligado no terminal errado de Q2.
d) R5 também está ligado em terminal errado. Deve ser ligado ao coletor de Q2 juntamente com C2.
São erros deste tipo na montagem de uma placa que impedem que um aparelho funcione.
