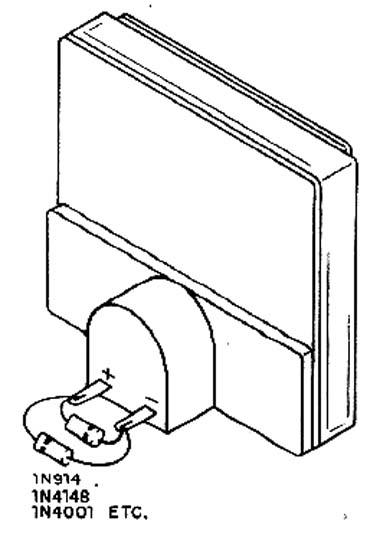

Os instrumentos de bobina móvel (analógico) ainda encontrados em muitos projetos, são extremamente delicados, principalmente os que têm fundo de escala menor do que 1 mA. Uma corrente excessiva faz com que o ponteiro bata violentamente no fundo da escala, podendo entortar e até mesmo causar danos ao mecanismo de movimento. Uma forma de proteger estes instrumentos, que normalmente possuem baixas resistências internas, consiste em se ligar em oposição e em paralelo dois diodos de uso geral de silício como os 1N4001, 1N4148, 1N914, etc. O ponto de condução desses diodos afetam muito pouco o funcionamento do instrumento.
