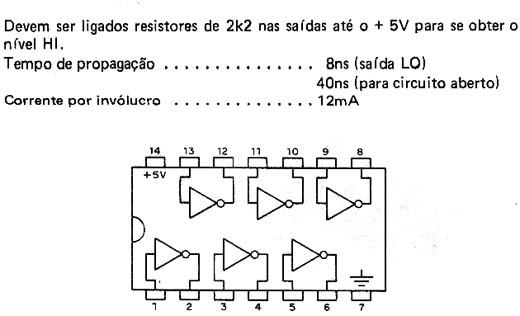

O circuito integrado TTL 706 é formado por seis inversores com saídas em coletor aberto, com a pinagem mostrada na figura abaixo. Os inversores podem ser usados de forma independente, mas com uma alimentação comum de 5 V. Para seu uso devem ser ligados resistores pull-up de 2k2 ao +5 V de modo a polarizar o coletor do transistor interno de saída. Este circuito integrado também é encontrado nas diversas subfamílias TTL, em versões que possuem maior potência ou maior velocidade.
![7405 7405](/images/stories/dicas/ip0309_01.jpg)
7405
