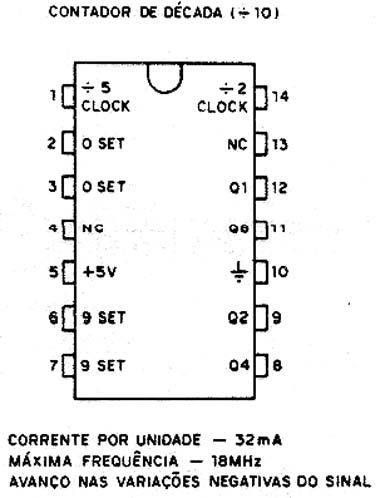

O circuito integrado TTL 7490 consiste num contador de década, divisor por 2 e por 5, com saídas BCD. Cada circuito integrado exige uma corrente de 32 mA e a máxima frequência de contagem é 18 MHz. O avanço ocorre nas transições negativas do sinal de entrada. Este circuito é encontrado em versões mais rápidas nas sub-famílias correspondentes. Baixe o datasheet para mais informações.
![7490 - TTL 7490 - TTL](/images/stories/dicas/ip0275_01.jpg)
7490 - TTL

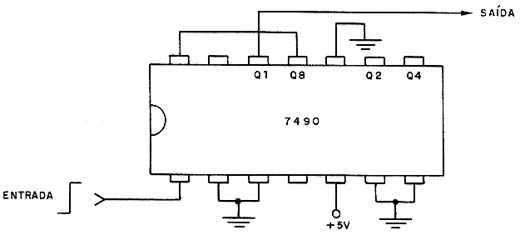

A seguir uma aplicação típica deste componente como divisor de frequência por 10. Veja mais no livro Curso de Eletrônica Digital.
![Divisor por 10 Divisor por 10](/images/stories/dicas/ip0275_02.jpg)
Divisor por 10
