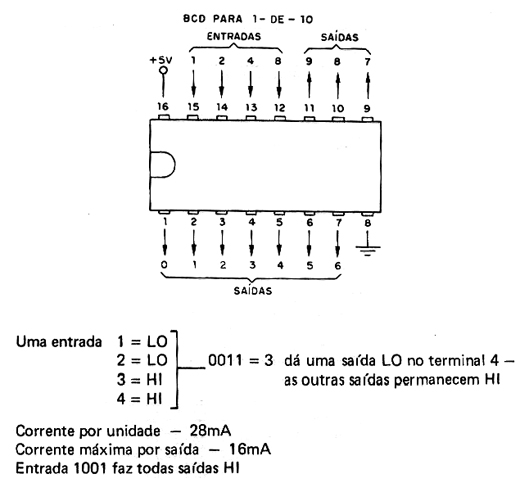

O circuito integrado 7442 consiste num decodificador BCD para 1 de 10, ou seja, entra-se com o código BCD e a saída correspondente vai ao nível baixo. Por exemplo se entrarmos com o código 0011 (conforme mostra a figura), a saída do terminal 4, correspondente ao valor 3 vai ao nível baixo, permanecendo as demais no nível alto. O circuito consome 28 mA e fornece uma corrente máxima de saída de 16 mA.
7442 - TTL
