O circuito integrado 7430 consiste em uma porta NAND de 8 entradas, conforme disposição mostrada na figura abaixo. Podemos encontrar este circuito integrado em diversas subfamílias TTL. A alimentação é de 5 V e o consumo por circuito integrado é de 2 mA. Na mesma figura temos as tabelas verdade que descrevem o funcionamento deste circuito integrado. Veja mais baixando o datasheet deste componente.

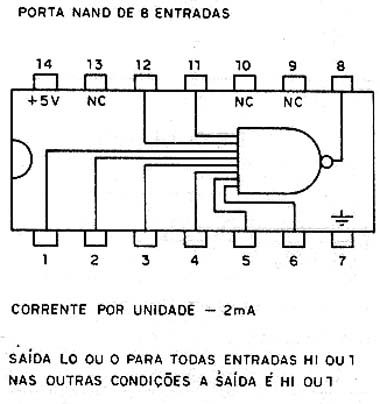

![7430 - TTL 7430 - TTL](/images/stories/dicas/ip0273_01.jpg)
7430 - TTL
