LEDs hipnóticos (PN066)

Detalhes: Escrito por: Newton C. Braga

Este circuito pode ser usado para treinamento de meditação ou para controlar suas habilidades paranormais, e é aplicável a muitos experimentos paranormais, conforme sugerido no texto. O circuito hipnótico do LED é formado por um oscilador de baixa frequência com frequência controlada pela resistência entre dois eletrodos. Os LEDs podem ser montados em óculos ou conforme necessário para um experimento específico.

Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.

A partir de mudanças na resistência da pele ou na resistência de um sensor conectado a qualquer coisa viva (por exemplo, uma folha), o circuito altera a taxa de flash de dois LEDs.

Para fabricar um dispositivo de biofeedback hipnótico, os LEDs podem ser montados em óculos, como mostrado na Fig. 1. Muitos outros experimentos paranormais podem usar este circuito, conforme sugerido na próxima seção.

Experimentos

■ Os LEDs hipnóticos podem ser usados em experimentos para ver como o estresse produzido pelos flashes de LED pode alterar as habilidades de PES de um sujeito ou induzi-lo a um estado de transe ou quarto estado de consciência. Também pode ser utilizado como monitor quando os LEDs são utilizados pelo pesquisador e o sujeito atua sobre o sensor.

Figura 1 - Óculos hipnóticos usando dois LEDs.

■ Os flashes produzidos pelos LEDs podem ser usados para monitorar a influência do assunto no circuito. Mudanças na taxa de flash devem ser produzidas pelo sujeito usando apenas o poder mental. Objetos sensíveis e coisas vivas podem ser colocados entre os eletrodos, como em outros experimentos descritos neste livro.

■ Variações na resistência de uma folha ou da terra em um vaso de flores podem ser monitoradas usando a taxa de flash dos LEDs. Em muitos experimentos, a taxa de flash pode ser usada como alguma forma de feedback. Por exemplo, você pode colocar a planta que controla a taxa de flash em uma caixa à prova de luz que é iluminada pelos LEDs para criar um experimento de ritmo circadiano (ou seja, cíclico de 24 horas).

■ A influência de um pêndulo em um ser vivo pode ser monitorada por meio das variações da taxa de flash.

Como funciona

O circuito é formado por dois osciladores de baixa frequência feitos com portas de disparo NAND Schmitt de um 4093 CMOS IC. A frequência básica de cada circuito depende do capacitor na entrada (C1 e C2) e da rede de realimentação.

No primeiro oscilador, a rede de feedback é formada por R1 e C1, e sua frequência pode ser ajustada por P1. No segundo oscilador, a rede de feedback é a resistência entre os eletrodos.

Os sinais gerados pelos dois osciladores são combinados em dois LEDs, de modo que o LED1 acende quando o pino 10 do IC está alto e o pino 4 está baixo. Se o pino 10 for baixo e o pino 4 for alto, o LED2 acenderá.

Como os níveis lógicos nas saídas (pinos 4 e 10) mudam continuamente, dependendo da frequência e fase dos sinais gerados, os LEDs piscarão alternadamente em uma taxa aleatória.

O objetivo do circuito é controlar a taxa aleatória, transmitindo assim aos flashes um padrão definido. Isso é feito alterando o feedback do segundo oscilador, onde o sensor está instalado.

A taxa de flash rápido dos LEDs pode ser usada para monitorar e controlar as funções fisiológicas do corpo em um aplicativo de feedback, mas eles têm outras aplicações. Muitas variações podem ser feitas no circuito original, conforme descrito na seção de sugestões.

Montagem

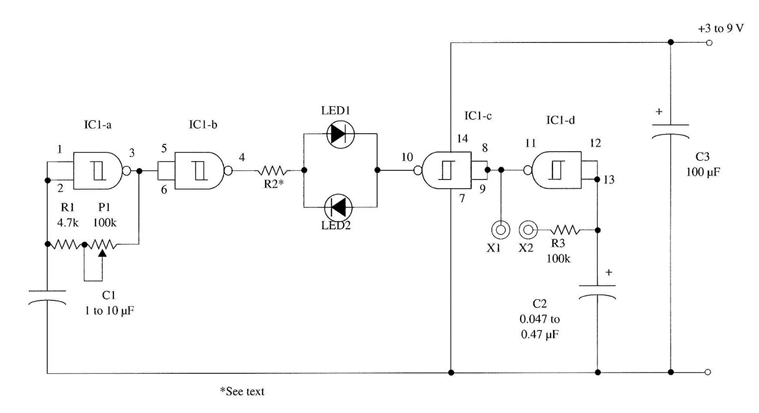

A Figura 2 mostra o diagrama esquemático completo dos LEDs hipnóticos. O circuito é montado em uma pequena placa de circuito impresso, conforme mostrado na Fig. 3. R2 depende da tensão da fonte de alimentação, conforme mostrado na tabela a seguir.

Figura 2 - Leds hipnóticas | Clique na imagem para ampliar |

Figura 3 - Placa de circuito impresso para o Projeto 29.

Para obter melhores resultados, torne o LED1 vermelho e o LED2 verde. Os valores do capacitor C1 podem ser escolhidos pelo leitor para se adequar ao experimento. Capacitores entre 1 e 10 µF podem ser usados neste projeto. O valor de C2 também é definido experimentalmente para fornecer um ciclo de trabalho de 50% para os flashes de LED quando os dedos do sujeito são colocados nos eletrodos ou quando o sujeito é conectado a X1 e X2. Eletrodos destinados a aplicações de biofeedback podem ser feitos de duas hastes de metal.

O circuito pode ser alojado em uma pequena caixa de plástico ou madeira. As dimensões são basicamente determinadas pela fonte de alimentação.

Usando o circuito

Podemos testar o circuito em uma aplicação básica de biofeedback conectando duas hastes de metal na entrada como eletrodos. Segurando um em cada mão, ligue a fonte de alimentação. Em seguida, ajuste P1 para ter uma taxa de flash em que o tempo de ativação do LED1 seja aproximadamente igual ao tempo de ativação do LED2 (que varia de acordo com a pressão aplicada).

Agora tente manter uma taxa de flash constante. Não altere a pressão das mãos nos eletrodos - faça-o apenas concentrando-se em alguma função vital, como a pressão arterial ou a resistência da pele. Tente controlar essa função pela força de vontade.

A aplicação mais simples do dispositivo é como um circuito de feedback para treinar as pessoas a controlar suas funções fisiológicas. Muitos outros experimentos podem ser realizados usando este circuito. Uma configuração interessante é um sensor de "plasma" feito de uma vela, como definido na Fig. 4.

Figura 4 - Controlando o circuito com uma chama.

A chama é um condutor de corrente elétrica e forma de ciclo de feedback que mantém o circuito em oscilação. No caso de uma vela, o aspecto místico pode contribuir para alguns experimentos interessantes. A resistência da vela varia constantemente, alterando a frequência do oscilador. Tente fixar sua mente na chama e alterar a frequência do circuito ou controlar o piscar dos LEDs.

Sugestões

■ Altere o valor de Cl e / ou C2 para alterar a taxa de flash dos LEDs. Valores mais baixos podem fornecer um efeito estroboscópico (taxa de flash mais alta) que pode ser usado em outros experimentos.

■ Coloque dois outros eletrodos em série com PI para produzir "biofeedback diferencial". Você pode controlar uma taxa de flash concentrando-se em ambos os osciladores.

■ Coloque dois eletrodos em uma solução condutiva e monitore como a taxa de flash pode ser controlado pela mente de um sujeito em um experimento de PK.

■ Substituir os LEDs por tipos de infravermelhos e realizar experimentos no ESP com assuntos "específicos" para determinar se eles podem sentir como enviados infravermelhos.
