Oscilador controlado por luz e escuridão (PN064)

Detalhes: Escrito por: Newton C. Braga

Fenômenos fantasmagóricos e outros fenômenos paranormais podem ser detectados por mudanças no brilho da luz ambiente, que se traduzem em mudanças no tom gerado por este circuito. Pequenas mudanças no brilho da lâmpada devido a fenômenos "paranormais" que não são visíveis a olho nu podem ser detectadas mais facilmente pela mudança no tom.

Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.

Uma vela pode ser usada como uma fonte intermediária de luz, conforme mostrado na Fig. 1, onde as mudanças de tom detectadas pelo circuito podem ser usadas como feedback ou para detectar algum efeito paranormal. O circuito é mais sensível que o olho humano e pode até detectar radiação no espectro de infravermelho (infravermelho) e UV (ultravioleta), estendendo sua aplicação a muitos experimentos envolvendo fontes de luz "invisíveis". Use um filtro para realizar experimentos com comprimentos de onda de luz específicos.

A energia para o circuito vem de duas ou quatro células AA e a unidade pode ser colocada dentro de uma pequena caixa de plástico. As dimensões reduzidas deste dispositivo permitem que ele seja usado em praticamente qualquer local.

Como funciona

Como é o caso de muitos outros circuitos descritos neste livro, essa configuração é muito simples. Dois transistores complementares formam um oscilador de baixa frequência. A frequência é determinada por C1 e a rede de polarização formada por LDR, P1 e R1.

O LDR ou uma célula CdS é o sensor de luz neste circuito. Quando a superfície sensível deste dispositivo é exposta à luz, sua resistência muda.

Conforme mostrado pela Fig. 2, a resistência de um LDR diminui quando a quantidade de luz que incide sobre ele aumenta. No escuro, esse dispositivo mostra uma resistência de muitos megohms, mas essa resistência cai para alguns milhares ou até centenas de ohms quando iluminado pela luz solar.

O LDR é usado como um controle de tom neste circuito. Os ajustes podem ser feitos via P1, definindo o circuito para seu limite de oscilação por uma determinada quantidade de luz. Portanto, ao controlar a quantidade de luz que incide sobre o LDR, somos capazes de controlar a frequência do oscilador dentro de uma ampla faixa de frequência.

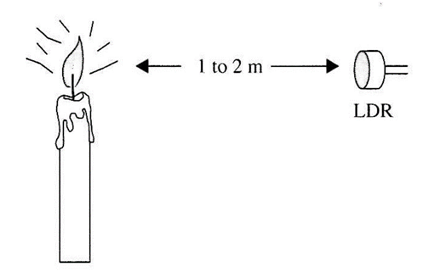

Figura 1 - Usando uma vela como fonte de luz em experimentos paranormais.

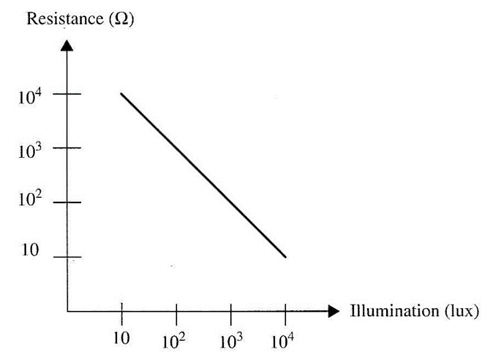

Figura 2 - Resistência em função da iluminação em um LDR.

Muitos componentes podem ser substituídos neste circuito para alterar seu desempenho, como veremos nas sugestões. S1 é usado para cortar a oscilação a qualquer momento. Você também pode usar uma chave de palheta e operá-la com um ímã, ou usar outro tipo de chave.

Montagem

A Figura 3 mostra o diagrama completo do oscilador controlado de luz / escuridão. Como o circuito é muito simples e não crítico, ele pode ser montado em uma tira de terminais, conforme mostrado na Fig. 4.

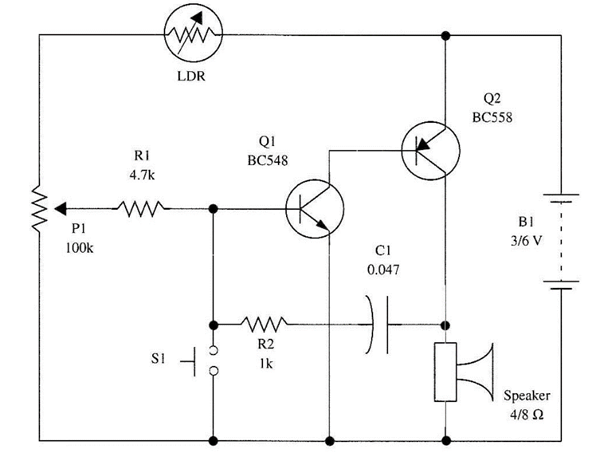

Figura 3 - Oscilador controlado de luz e escuridão.

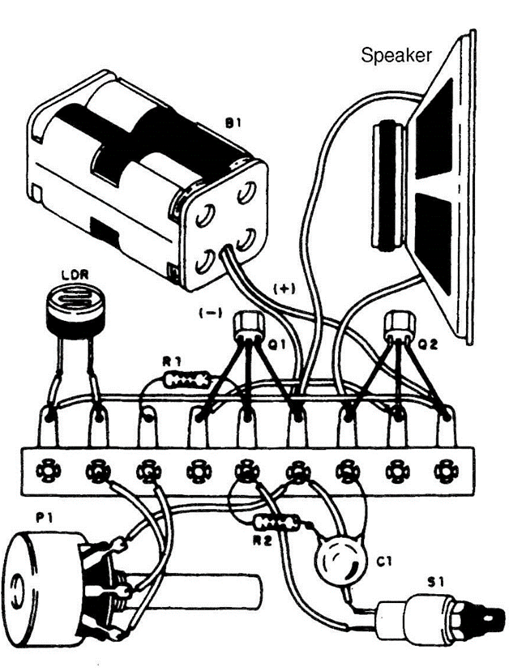

Figura 4 - O projeto é montado usando uma régua de terminais como chassi.

Mantenha os fios curtos para evitar a introdução de instabilidades no circuito. Qualquer LDR pode ser usado neste projeto. Tipos com diâmetro de 1 cm são adequados. Você pode aumentar a sensibilidade instalando o LDR dentro de um tubo de papelão e colocando na frente dele uma lente convergente.

Todos os componentes podem ser instalados em uma caixa de plástico. O tamanho da caixa depende basicamente do diâmetro do alto-falante. Tipos com diâmetros de 5 a 10 cm são indicados para esta aplicação. A chave liga / desliga foi omitida neste projeto, pois o circuito pode ser desligado removendo as células do suporte.

Usando o circuito

Ligue a alimentação e ajuste P1 até obter um tom com a luz ambiente. Em seguida, coloque sua mão na frente do LDR e veja como sua sombra pode alterar a frequência do tom.

Os experimentos de biofeedback podem ser realizados colocando o circuito em qualquer ambiente e ajustando P1 a qualquer tom. Em seguida, colocando as mãos na frente do LDR, tente não manter um tom firme.

Sugestões

■ Substitua Cl por um capacitor de 0,47 a 1 µF e ajuste PI para obter pulsos espaçados. Você terá então um metrônomo de feedback e poderá conduzir alguns experimentos usando-o. Em experiências de meditação transcendental e biofeedback, você pode ajustar a pulsação do metrônomo para ser igual à sua pulsação ou ritmo respiratório.

■ Coloque um filtro de cor na frente do LDR para trabalhar com fontes de luz coloridas. Dessa forma, o circuito será capaz de detectar mudanças de luz apenas em uma cor específica.

■ Um segundo LDR pode substituir S1 em um experimento envolvendo duas fontes de luz.

■ O circuito pode ser usado para detectar mudanças em uma aura se o LDR for colocado dentro de um tubo de papelão com lentes convergentes. Aponte o LDR para a aura e veja como o tom muda.

■ O alto-falante pode ser substituído por um fone de ouvido para alguns experimentos.

■ Coloque o LDR dentro de um tubo de papelão com uma lente convergente na frente para adicionar diretividade e sensibilidade ao projeto.

Lista de Peças:

Semicondutores

Q1 BC548 ou equivalente, qualquer transistor NPN de silício de uso geral

Q2 BC558 ou equivalente, quaisquer resistores de transistor PNP de silício de uso geral

R1 4,7 kΩ, 1/8 W, 5% - amarelo, violeta, vermelho

R2 1 kΩ 1/8 W, 5% - marrom, preto, vermelho

Capacitores

C1 0,047 µF - filme de cerâmica ou metal

Diversos

P1 100 kΩ — potenciômetro
