Detector de Campos Magnéticos (PN032)

Este, sem dúvida é o projeto mais importante deste livro, dada a frequência muito grande de relatos de aparecimentos de OVNI relacionados com distúrbios de natureza magnética em aparelhos comuns, como sistemas elétricos de carros, televisores, relógios, etc.

O que descrevemos é um ultra sensível detector de perturbações magnéticas que pode acusar uma descarga elétrica a distâncias de dezenas de quilômetros e até mesmo surtos de uma rede de energia de origem natural, artificial ou desconhecida.

Trata-se de um equipamento de grande utilidade para o pesquisador de campo, pois dispara um alarme quando qualquer perturbação magnética (que possa estar associada ao aparecimento de OVNI) atinge seu sensor.

O aparelho é alimentado por pilhas comuns e é muito sensível. O sensor pode ser conseguido com facilidade, o que torna a montagem da unidade bastante acessível e barata.

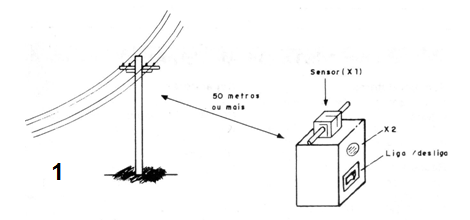

No uso normal o detector deve ser deixado ligado longe de linhas de transmissão de energia ou qualquer equipamento que possa causar o disparo errático do alarme, conforme mostra a figura 1.



Ao captar qualquer distúrbio de natureza magnética o aparelho emitirá um toque sonoro intermitente, semelhante a um bip-bip, o que serve para alertar o pesquisador de que naquele local pode existir algo estranho e que algum tipo de fenômeno ocorreu nas proximidades.

A passagem próxima de um OVNI é uma possibilidade que não deve ser descartada.

Como o consumo do aparelho é muito baixo, mesmo sendo alimentado por pilhas, ele pode ser mantido ligado por longos intervalos, monitorando eventos em locais suspeitos.

O consumo maior só ocorre durante os toques, mas mesmo assim, um jogo de pilhas em funcionamento ininterrupto deve durar vários dias.

Outra característica importante do detector é que ele não possui ajustes, o que facilita bastante seu uso.

Como Funciona

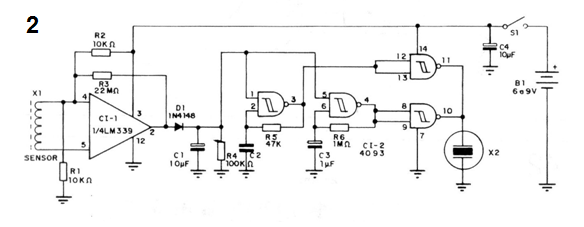

Começamos por mostrar aos leitores o diagrama completo do detector na figura 2.



O sensor consiste numa bobina que deve ter o maior número de espiras possível para se obter uma grande sensibilidade. Nossa sugestão é aproveitar uma bobina de transformador fora de uso, que pode ter mais de 10000 espiras no enrolamento primário, o que proporciona uma excelente sensibilidade.

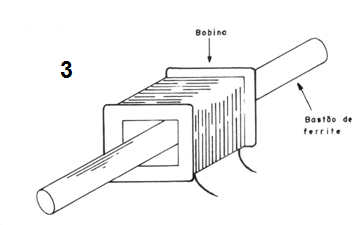

Para aumentar ainda a mais esta sensibilidade vamos colocar no interior desta bobina um bastão de ferrite, conforme mostra a figura 3.



A finalidade deste bastão de ferrite é concentrar as linhas de força de um campo magnético que deva ser detectado.

Quando um campo magnético variável corta as espiras da bobina uma tensão é induzida, sendo amplificada por um amplificador operacional do tipo LM339. Este amplificador possui um ganho elevadíssimo, aumentando em milhares de vezes a tensão induzida, a ponto de comutar.

Com esta comutação, que leva sua saída a ter por um instante uma tensão positiva, o diodo D1 conduz e com isso o capacitor C1 carrega-se.

A carga do capacitor faz com que os dois osciladores formados pelas portas NAND de um circuito integrado 4093 disparem.

O primeiro oscilador gera um tom de áudio determinado em frequência pelos componentes R5 e C2, enquanto que o segundo oscilador gera pulsos de intermitência determinados por C3 e R6. Os leitores podem alterar estes componentes de modo a obterem tom e intermitência do sinal de alarme da forma desejada.

Tom e intermitência são combinados nas outras duas portas do circuito integrado, de modo a se obter um sinal que possa ser reproduzido por um transdutor. Este sinal, que consiste em bip-bips, é reproduzido no transdutor cerâmico X2.

Na figura 4 damos uma ideia de como o aparelho ficará depois de pronto.



Montagem

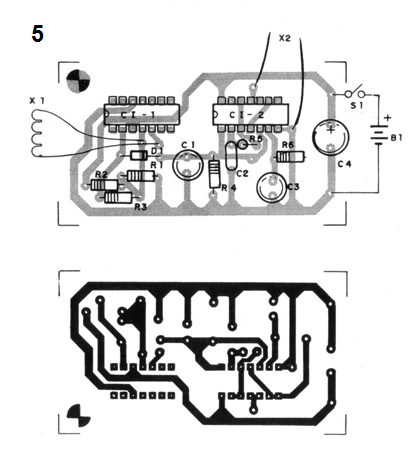

A disposição dos componentes numa placa de circuito impresso para esta montagem é dada na figura 5.



Será conveniente montar os circuitos integrados em soquetes, principalmente se o leitor for pouco experiente no trato desses componentes.

Os resistores são de 1/8 W e os capacitores eletrolíticos devem ter tensões de trabalho de pelo menos 6V, se esta for a tensão usada na alimentação. Se for usada bateria de 9 V a tensão de trabalho dos capacitores deve ser de pelo menos 12 V.

Os demais capacitores são cerâmicos ou de poliéster e o diodo é de uso geral, admitindo equivalentes.

O transdutor X2 pode ser qualquer um do tipo cerâmico de alta impedância, inclusive uma cápsula de microfone. Veja que transdutores de baixa impedância não podem ser usados nesta aplicação.

A bobina sensora X1 pode ser aproveitada de um transformador de alimentação com enrolamento primário de 110 V ou 220 V e qualquer secundário de 5 a 12 volts com correntes de 50 mA a 500 mA.

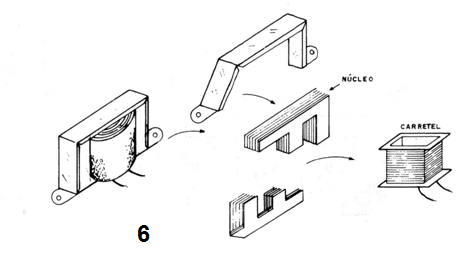

Desmontando este transformador, conforme mostra a figura 6, podemos retirar o carretel, e com isso fixar no seu interior o bastão de ferrite (use cola para esta finalidade).



Os terminais do enrolamento que devem ser usados são os de alta tensão que correspondem aos fios de capa plástica e não aos fios esmaltados.

Esta bobina deve ser fixada preferencialmente de modo que as pontas do bastão fiquem para fora da caixa, captando melhor os campos magnéticos.

Veja que é importante não usar transdutores magnéticos como um alto-falante neste tipo de circuito, pois dada sua sensibilidade ele pode provocar uma realimentação causando o disparo errático.

Prova e Uso

Para provar o aparelho basta ligar sua alimentação. Se houver o disparo errático e ele não parar, afaste-o de qualquer equipamento eletrônico ligado ou de linhas de fornecimento de energia. Se mesmo assim o disparo persistir, leve-o para longe de casa. Se o aparelho parar, então estará caracterizado um excesso de sensibilidade que pode ser diminuído pela redução de valor do R3.

Para testar o funcionamento, caso não ocorra o disparo nas condições indicadas, pegue um pequeno ímã e movimente-o rapidamente nas proximidades da bobina sensora. Deve haver o toque do alarme.

Aproximando o detector de aparelhos eletrônicos que operem com campos magnéticos intensos, como televisores, motores e outros, deve haver o disparo. Em alguns casos até a simples aproximação do aparelho de fios de uma instalação elétrica pode provocar o disparo.

Leve em conta tudo isso ao usar o aparelho. Ele deve ficar longe de dispositivos que possam causar um falso alarme, como por exemplo linhas de transmissão de energia, aparelhos eletrônicos, ímãs que possam ser movimentados inadvertidamente, etc.

O leitor também vai perceber que uma descarga atmosférica forte pode causar o disparo do aparelho, principalmente na condição de máxima sensibilidade.

Se o leitor desejar acrescentar um controle de sensibilidade pode substituir o resistor R3 por um potenciômetro de 10 M ohms em série com um resistor de 1 M ohms.

Para alterar a duração do toque do alarme, basta alterar o valor de C1 , que pode ter valores entre 1 uF e 100 uF.

Para usar, procure a posição da bobina (vertical ou horizontal) que resulte na melhor sensibilidade, sem que no entanto ocorra o disparo com fontes de interferência magnética que sejam identificadas.

O aparelho pode ser mantido ligado por longos intervalos.
