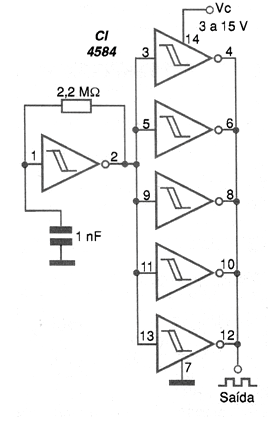

O princípio de funcionamento do VCO mostrado na figura é exatamente o mesmo do circuito CIR4598. A diferença está apenas no fato de que são usados inversores disparadores de um circuito integrado 4584. Da mesma forma, tanto o resistor como o capacitor podem ser alterados em função da faixa de freqüências desejadas e a tensão de controle deve ficar entre 3 e 15 V.
